Стерео усилитель: Marantz PM 15S2

Анимированная картинка данного аппарата Marantz доступна также напрямую – по следующей ссылке:

• Marantz PM 15S2

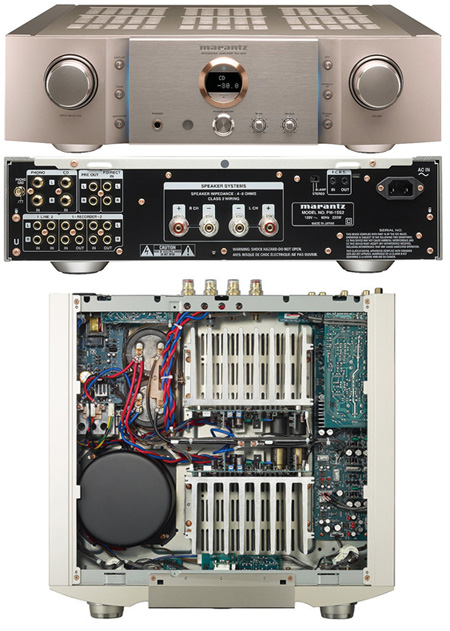

Усилитель премиум-класса Marantz PM-15S2 полностью реализует идею токовой обратной связи на базе фирменных модулей HDAM-SA2 и HDAM-SA3, позволяя достичь динамичного звучания, идеальной стерео панорамы и исключительного разрешения тонких деталей. В его привлекательном корпусе разместился тороидальный трансформатор, акустические терминалы WBT и симметричная схемная архитектура с экранированием отдельных блоков. Выходная мощность - 2x 90Вт на 8 Ом. Независимые радиаторы левого и правого каналов позволили устранить перекрестные помехи. За регулировку громкости отвечает новая прецизионная микросхема фирмы Micro Analog Systems MAS6116.

Любители винила по достоинству оценят новый фоно-предусилитель с обратной связью по постоянному току (Constant Current Feedback) для MM/MC головок. Благодаря жесткой двухслойной конструкции шасси, алюминиевым передней и боковым панелям, а также дополнительной массивной пластине в днище внешние вибрации подавляются до минимума. Все это обеспечивает экстраординарно высокое качество воспроизведения стерео записей, а если соединить до четырех таких усилителей цепочкой с помощью фирменной плавающей шины управления FCBS, то вы получите выдающееся многоканальное исполнение.

Технические характеристики

• Выходная мощность (20 Гц-20 кГц, нагружены оба канала одновременно): 90 Вт?2 (нагрузка 8 Ом), 140 Вт?2 (нагрузка 4 Ом)
• Номинальная выходная мощность на наушники: 120мВтх2 (на 32 Ом)
• Общие гармонические искажения (20 Гц-20 кГц, оба канала нагружены одновременно на 8 Ом):0,05%
• Диапазон частот (нагрузка 8 Ом, искажения 0,05%): 5 Гц-40 кГц
• Диапазон частот (вход CD, 1 Вт, нагрузка 8 Ом): 5 Гц-100 кГц
• Фактор демпфирования (нагрузка 8 Ом, 20 Гц-20 кГц): 100
• Входная чувствительность/Входной импеданс PHONO (MC): 270мкВ/100 Ом
• PHONO (MM): 2,7 мВ/47 кОм
• CD/LINE/RECORDER: 240 мВ/20 кОм
• P.DIRECT IN: 1.7 В/20 кОм
• Выходное напряжение/Выходной импеданс PRE OUT: 1.7 В/220 Ом
• Максимально допустимый уровень на входе PHONO (1 кГц) МС: 15 мВ, ММ 150 мВ
• Отклонение АЧХ от RIAA (20 Гц-20 кГц: 0,5 дБ)
• Отношение сигнал/шум (А-взвеш., 1 Вт, нагрузка 8 Ом) PHONO (MC): 75 дБ (вход 0,5 мВ), PHONO (MM) 86 дБ (вход 5 мВ), CD/LINE 89 дБ (вход 500 мВ)
• Регулировка тембра Bass (50 Гц): ?10 дБ, Treble (20 кГц) ?10 дБ
• Напряжение питания: переменный ток 230 В, 50 Гц
• Потребляемая мощность: (EN60065) 220 Вт, (UL60065) 220 Вт

Инструкция для cтерео усилителz Marantz PM 15S2  на русском языке
