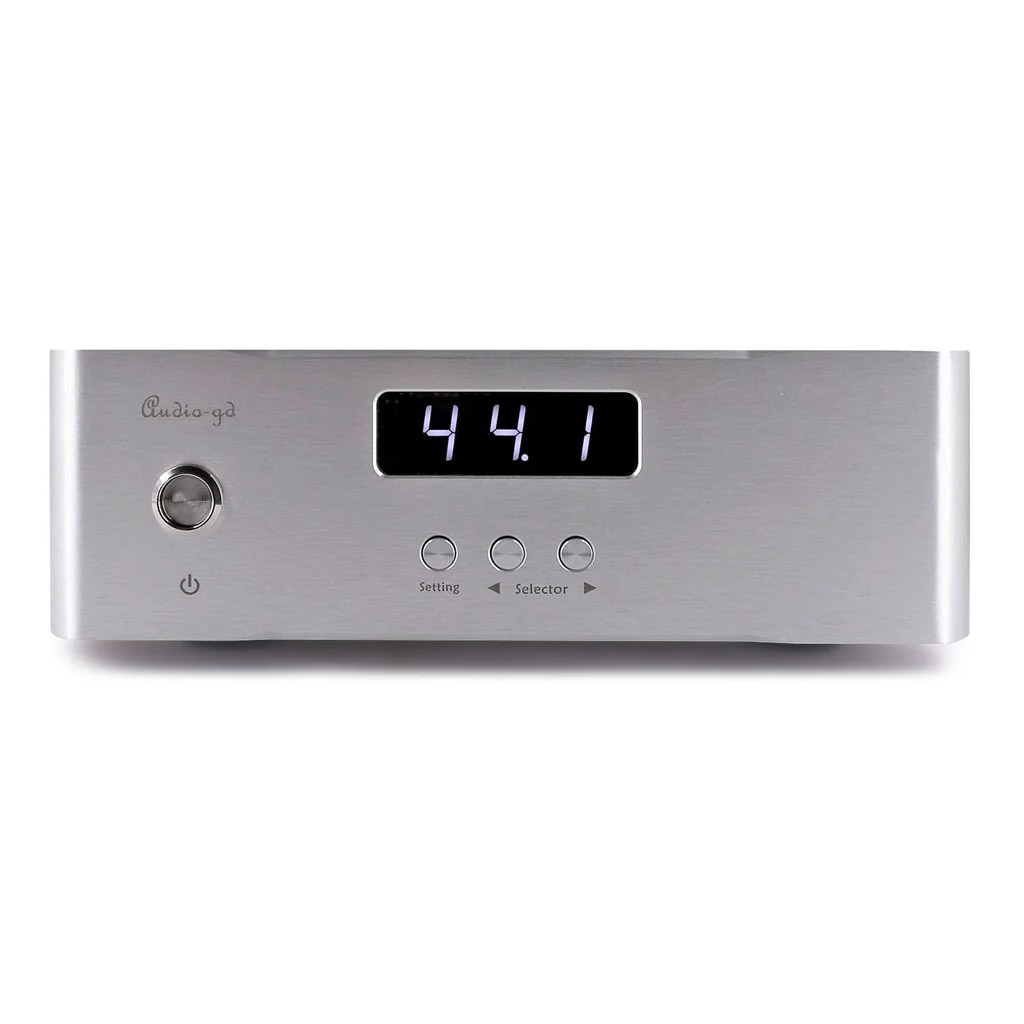

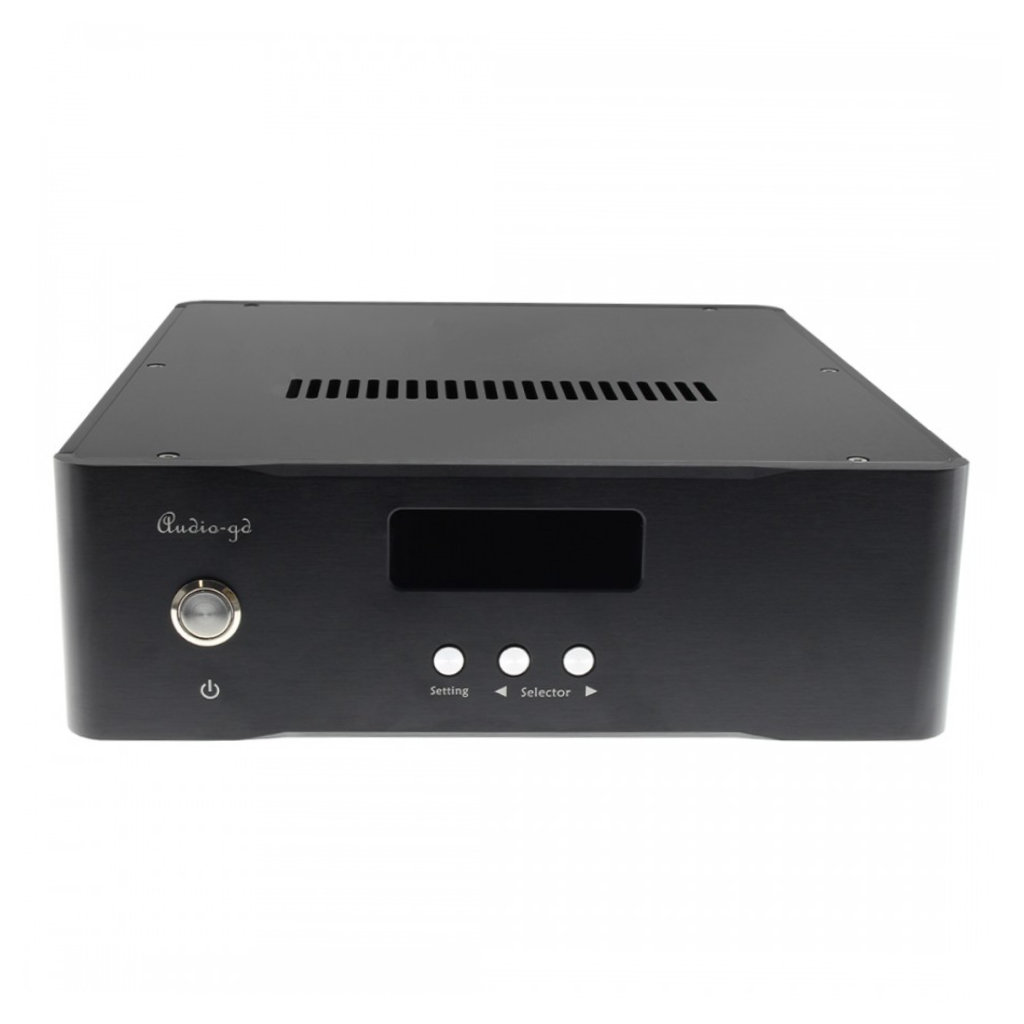

DAC процесор Audio-GD R-1 NOS

DAC процесор Audio-gd R-1 NOS

• Справжній збалансований дискретний каскадний R-2R ЦАП під керуванням надшвидкої вентильної матриці (FPGA)
• Працює в оптимізованому режимі NOS (без передискретизації)

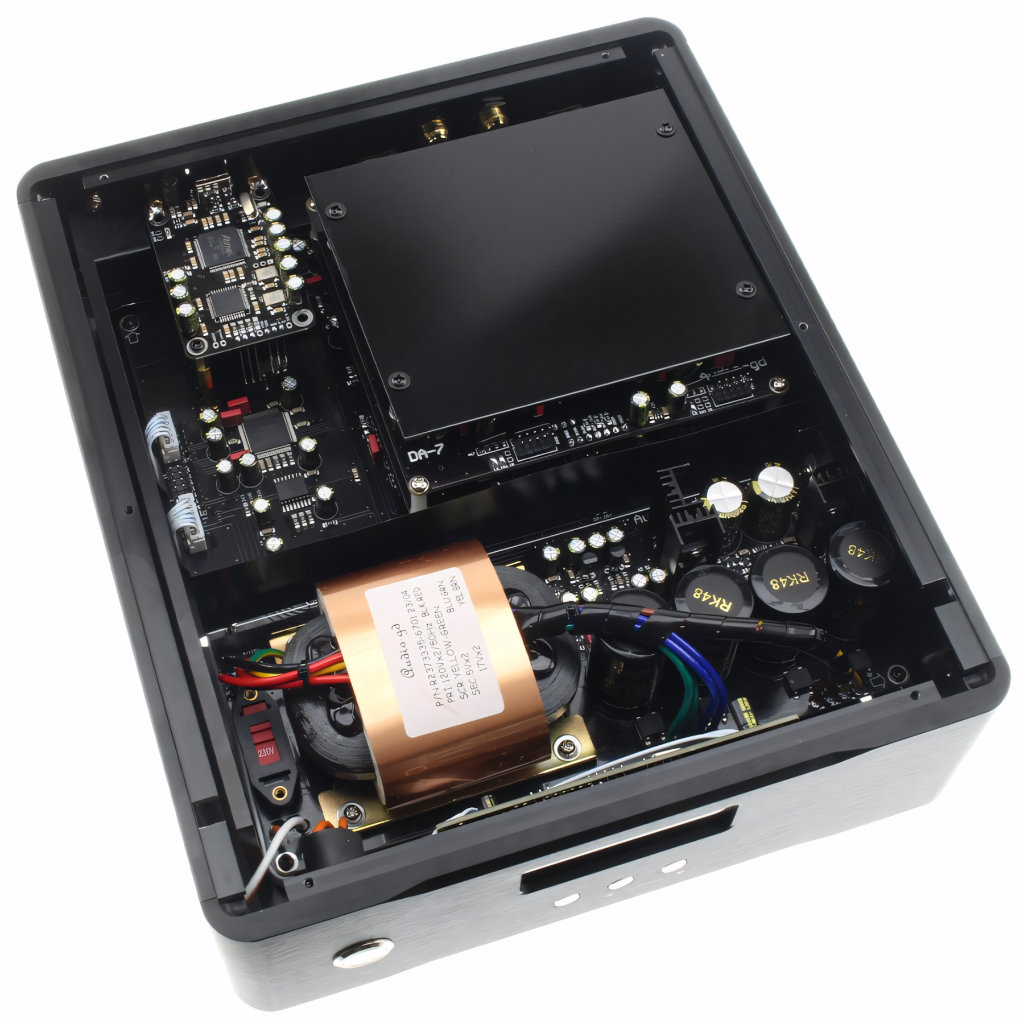

• 8 групових повністю дискретних R-2R ЦА конверторів (2 плати DA-7), що реалізують балансний режим
• 4 повністю дискретних нативних DSD-декодера працюють у збалансованому режимі

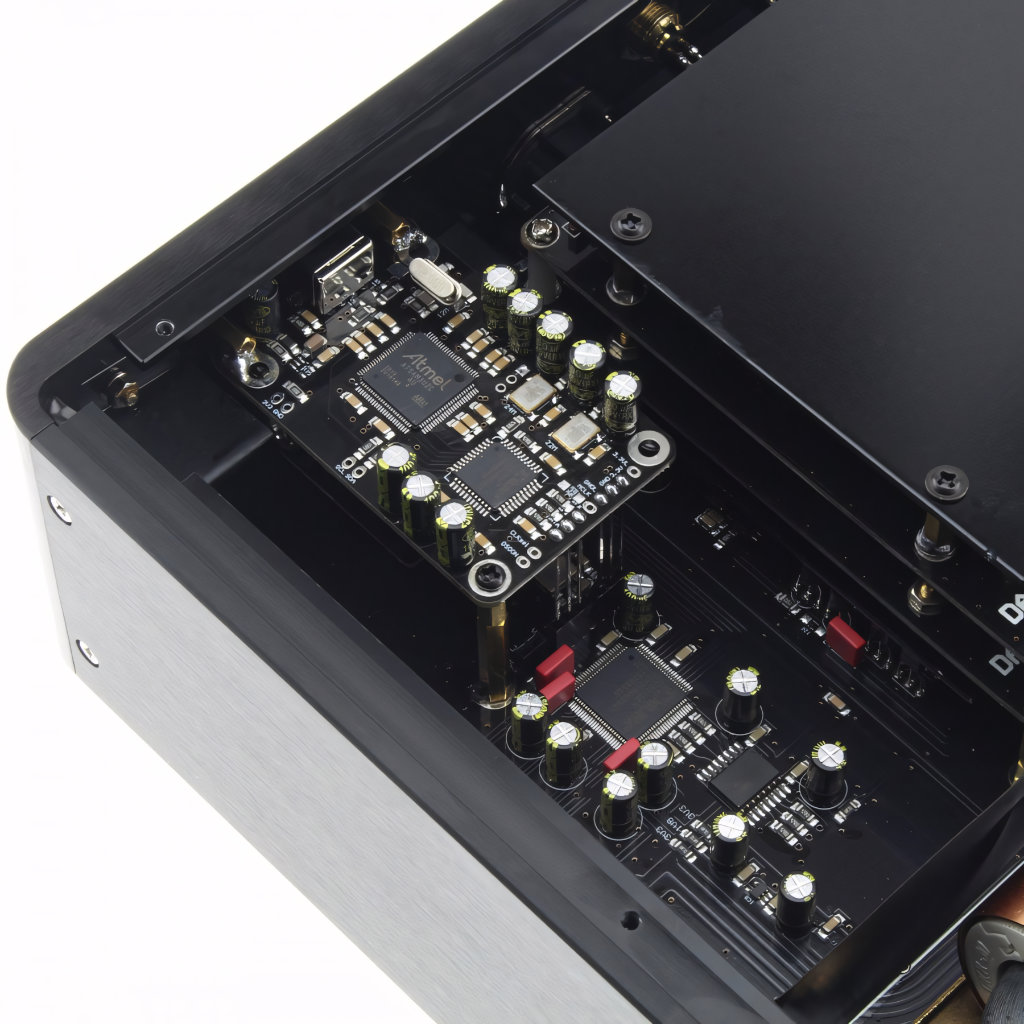

• Асинхронна передача PCM 32 біт/384 кГц та DSD512 за допомогою входу USB Amanero 384
• Повністю дискретна конструкція передачі струмового сигналу без операційних підсилювачів в сигнальному тракті
• Аналогові схеми живляться від чистого регульованого джерела живлення класу А для досягнення найкращого звуку
• Всі входи обладнані гальванічним ізолятором

Audio-gd R1 NOS – це дискретний ЦАП R2R. У моделі R-1 NOS Audio-gd пропонує нову версію знаменитого R2R1, цього разу в варіанті NOS, який забезпечує надзвичайно прозоре музичне звучання. ЦАП підтримує асинхронну передачу до PCM 32 біт/384 кГц та DSD512 за допомогою USB-входу Amanero 384. Еволюційна версія зберегла всі музичні якості свого попередника: зовнішній інтерфейс для налаштування фільтрів, рівня передискретизації та принципу PLL/HDMI (I?S) синхронізації без необхідності відкривати пристрій. Завдяки використанню новітнього дискретного сервостабілізованого джерела для живлення цифрових схем, рівень шуму та робоча температура продукту значно нижчі, ніж у попередньої моделі.

Цей ЦАП побудовано на основі каскадної технології R-2R з DSP-корекцією FPGA. Як і всі системи R-2R, він пропонує чудове співвідношення ціни та якості, завжди в поєднанні з технічними рішеннями, які зробили Audio-gd ключовим гравцем на ринку перетворювачів високої чіткості сьогодні. R1 NOS – це чистий блок цифро-аналогового перетворення (ЦАП) без передискретизації, що націлено на пуристів звуку. Якщо користувачеві потрібна передискретизація, він може скористатися відповідними програмами для роботи з аудіофайлами, які зазвичай краще справляються з цим завданням, ніж реалізована в ЦАП передискретизація.

Версія NOS

Багатьом подобається звук чистого режиму NOS (Non Oversampling – Без передискретизації), тому Audio-gd розробила саме таку версію R-1, що забезпечує точніше та насиченіше відтворення звуку. Конструкція спеціально оптимізована для цієї мети – для роботи їй не потрібен основний тактовий сигнал, що дає змогу уникнути надмірного джитера. Технологія, інтегрована безпосередньо в цифровий процесор R-1 NOS, гарантує точну синхронізацію даних і тактового генератора. Крім того, для ізоляції цифрових входів і цифрового процесора використовується гальванічна розв'язка, що забезпечує чисте та точне відтворення звуку.

Деякі факти про конструкцію NOS

У 1970-х роках було випущено перше покоління програвачів CD, які використовували технологію NOS. При використанні NOS характеристики є звичайними (не надмірними), оскільки обмежена розрядність сигналу впливає на КНС і співвідношення сигнал/шум (S/N). Попри те, що шум квантування впливає на рівень S/N, пристрої NOS все одно досягають дуже низького рівня шуму, набагато кращого, ніж у більшості лампових підсилювачів і програвачів, і дуже схожого на те, що мають сучасні ЦАПи з OS (передискретизацією, або «оверсемплінгом»).

Щоб отримати кращі характеристики на папері, багато конструкцій застосовують досить складний аналоговий LC-фільтр після ЦАПа. Але LC-фільтр зазвичай не має плоскої АЧХ, а великий фазовий зсув, який він викликає, також значно впливає на якість звуку. У 1980-х роках було винайдено передискретизацію та FIR-фільтр, які дозволили покращити якість звуку порівняно із застосуванням LC-фільтра. На папері були отримані хороші технічні характеристики, тому ця технологія здебільшого застосовується відтоді.

На противагу системам з підвищеною дискретизацією, NOS ЦАПи працюють без неї та не використовують фільтрацію надлишкових високих частот. Тому, багато кому все ж більше подобається звук NOS і ці люди вважають, що без додаткової обробки він краще зберігає оригінальний характер звуку, як у реальному світі. Вони довіряють своїм вухам, а не технічним характеристикам. Тому, якщо вам потрібні хороші характеристики на папері, замість унікальних властивостей оригінального звуку, можливо, дизайн NOS – не для вас.

Основна ідея технології NOS полягає в тому, щоб зберегти природність звуку, запобігаючи втраті інформації під час оверсемплінгу та цифрової фільтрації. Шанувальники технології NOS вважають, що вона надає більш органічний і аналоговий звук, ближчий до того, що почули б під час прослуховування аналогового запису.

Каскадний R-2R ЦАП

R-1 NOS є ЦАПом типу R-2R, який став популярним завдяки своїм незаперечним звуковим якостям, особливо при інтеграції з високоякісними пристроями. Існує декілька методів проектування ЦАПів R-2R, які впливають як на характеристики, так і на складність конструкції, але Audio-gd, як завжди, обирає найвищу якість.

Дешеві пристрої R-2R часто базуються на старій технології, давно розробленій компанією MSB. Але вони використовують лише базову конструкцію сходинок R-2R, без чудової конструкції корекції, яка була в оригінальній технології MSB. Ця конструкція використовує логічні мікросхеми регістрів зсуву даних в послідовному режимі для перетворення даних в аналоговий сигнал. На ринку Hi-Fi конструкції R-2R складніші та забезпечують кращу якість звуку, але часто їх логіка теж базується на послідовному режимі корекції каскадів. В такій ситуації структурних проблем технології R-2R неможливо уникнути, і якість роботи залежить виключно від точності (допусків) сходових резисторів.

Набагато краща, але значно складніша конструкція, перемикає резистори в паралельному режимі, коли надшвидкий процесор FPGA контролює та коригує сходи R-2R. Паралельна архітектура контролює кожен біт відповідно та досягає безпрецедентної ефективності (у паралельному режимі для виведення всіх даних потрібен лише 1 такт, тоді як послідовний режим потребує щонайменше від 8 до 24 тактів). Схема з FPGA дає можливість виправити неминучі недоліки R-2R, викликані чутливістю до збоїв резисторів, а також досягти найкращої якості вихідного сигналу.

Простий підбір «ідеальних» резисторів ніколи не розв'яже проблеми недосконалості каскадного R-2R ЦАПа. Для цього потрібні резистори з допуском 0.00001% і можливістю працювати з роздільною здатністю 24 біт. Це лише в теорії, оскільки дискретність логічних мікросхем перемикачів вже має занадто великий внутрішній імпеданс і знищить такі теоретичні значення допуску резистора. Рішення полягає в тому, щоб не залежати від допусків. Це комбінація обох способів: резистори з наднизьким допуском, керовані технологією корекції, і дуже швидкісний FPGA, який застосовується в пристроях Audio-gd.

Важливість використання FPGA/CPLD

FPGA/CPLD розшифровується як Programmable Array Logic (Програмовані матриці логіки). Сьогодні їх можна зустріти тільки в високоякісних ЦАПах. Audio-gd застосовує FPGA/CPLD у своїх пристроях з 2008 року. R-28 NOS має 6 програмованих чипсетів CPLD для розділення різних конфігурацій ланцюгів, щоб уникнути переривання. Внутрішній апаратний інтерфейс повністю контролюється складним програмним забезпеченням. Величезною перевагою є той факт, що програмне забезпечення FPGA/CPLD можна легко модернізувати, пропонуючи нові функції або покращуючи ефективність. Така конструкція є набагато гнучкішою та перспективнішою!

Чисто аналогові каскади класу А

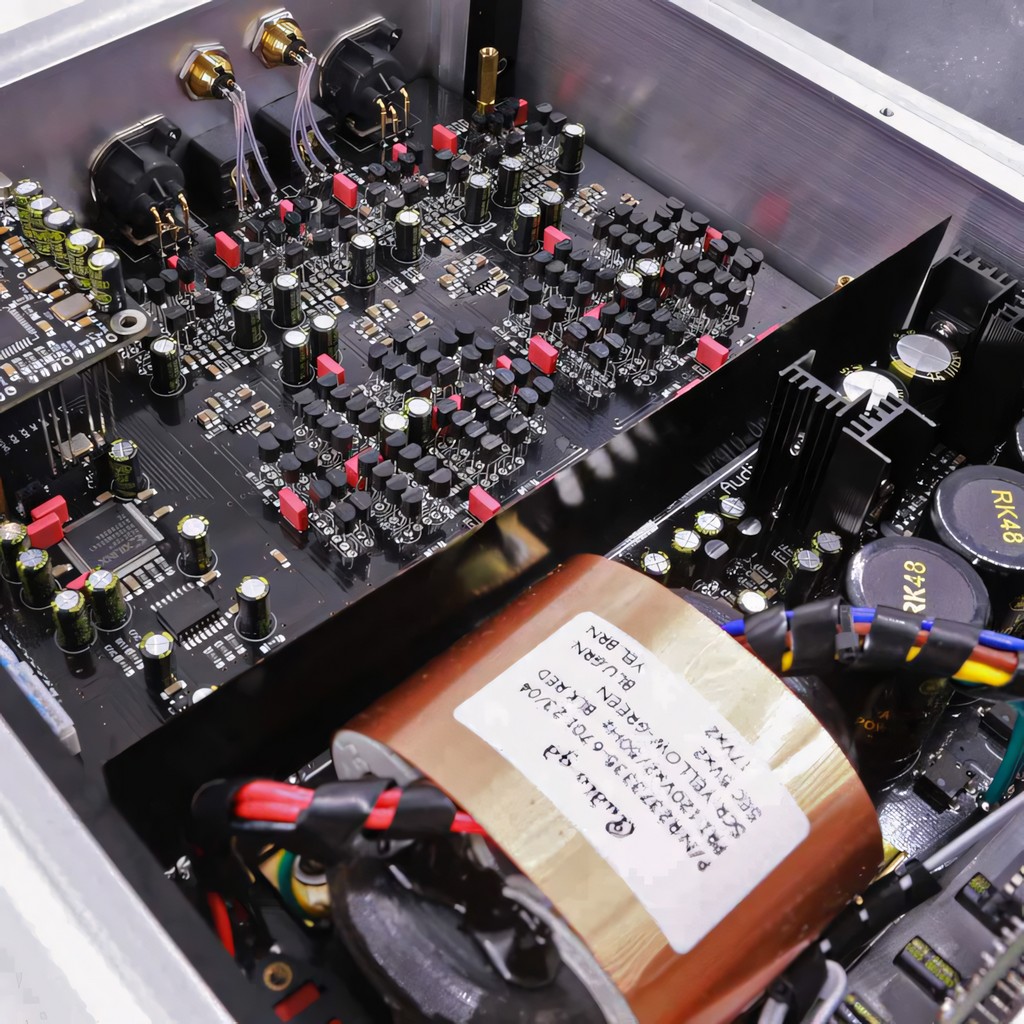

Спираючись на більш ніж 20-річний досвід, Audio-gd досягла успіху в створенні аналогових каскадів без зворотного зв'язку. Вихідна схема R-1 NOS є результатом цих довгих і ретельних досліджень, а каскади повністю виготовлені з відсортованих і узгоджених дискретних транзисторів. Немає жодних компонентів, що монтуються на поверхню, а також мінімум компонентів у сигнальному тракті. Кінцеві буферні каскади виготовлені з високошвидкісних односторонніх FET-транзисторів на двох паралельних каскадах, що гарантує низький вихідний опір. Останній каскад не має конденсаторів у сигнальному тракті. Звичайно, цей перетворювач також має високошвидкісні, сильнострумові виходи ACSS. У дусі «краще менше, та краще», в аналоговій схемі немає реле.

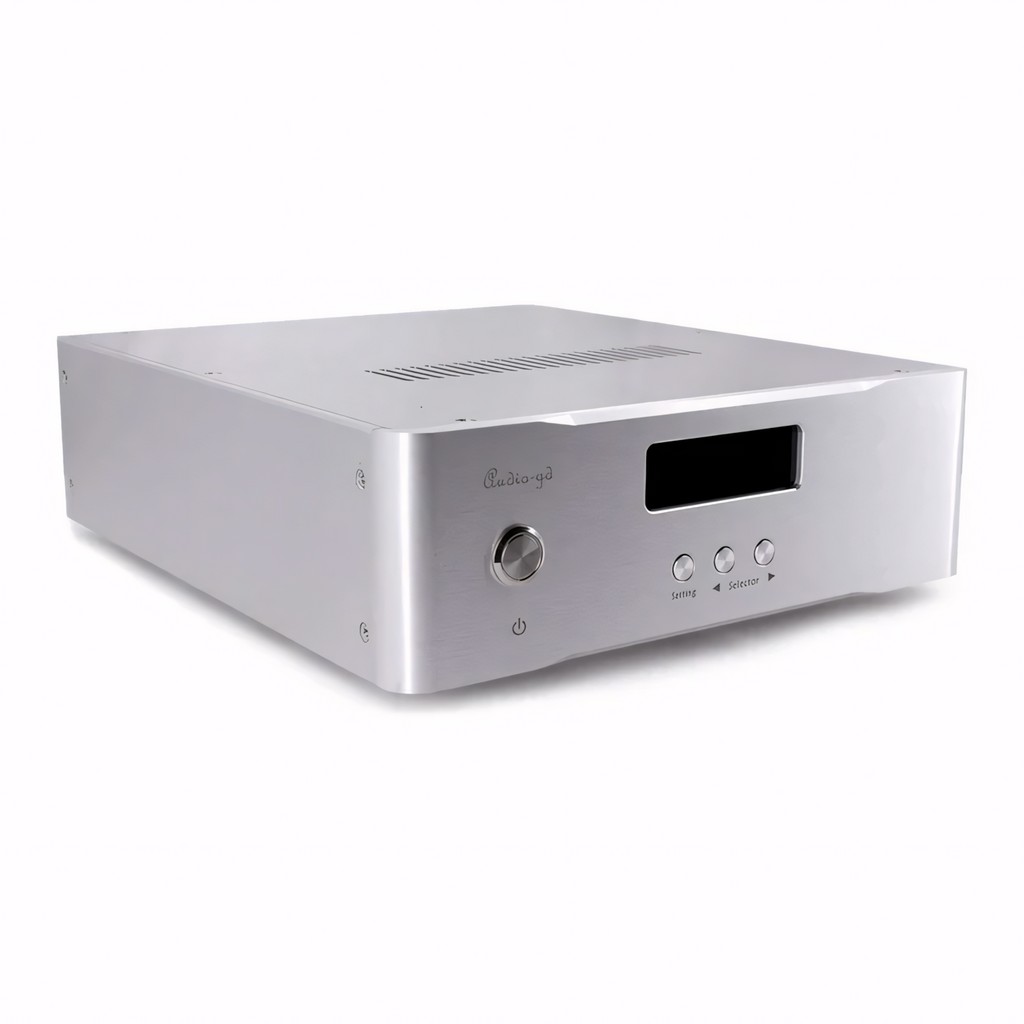

Характеристики Audio-gd R-1 NOS

• Тип: цифро-аналоговий перетворювач
• Тип ЦАП: дискретний каскадний R-2R NOS

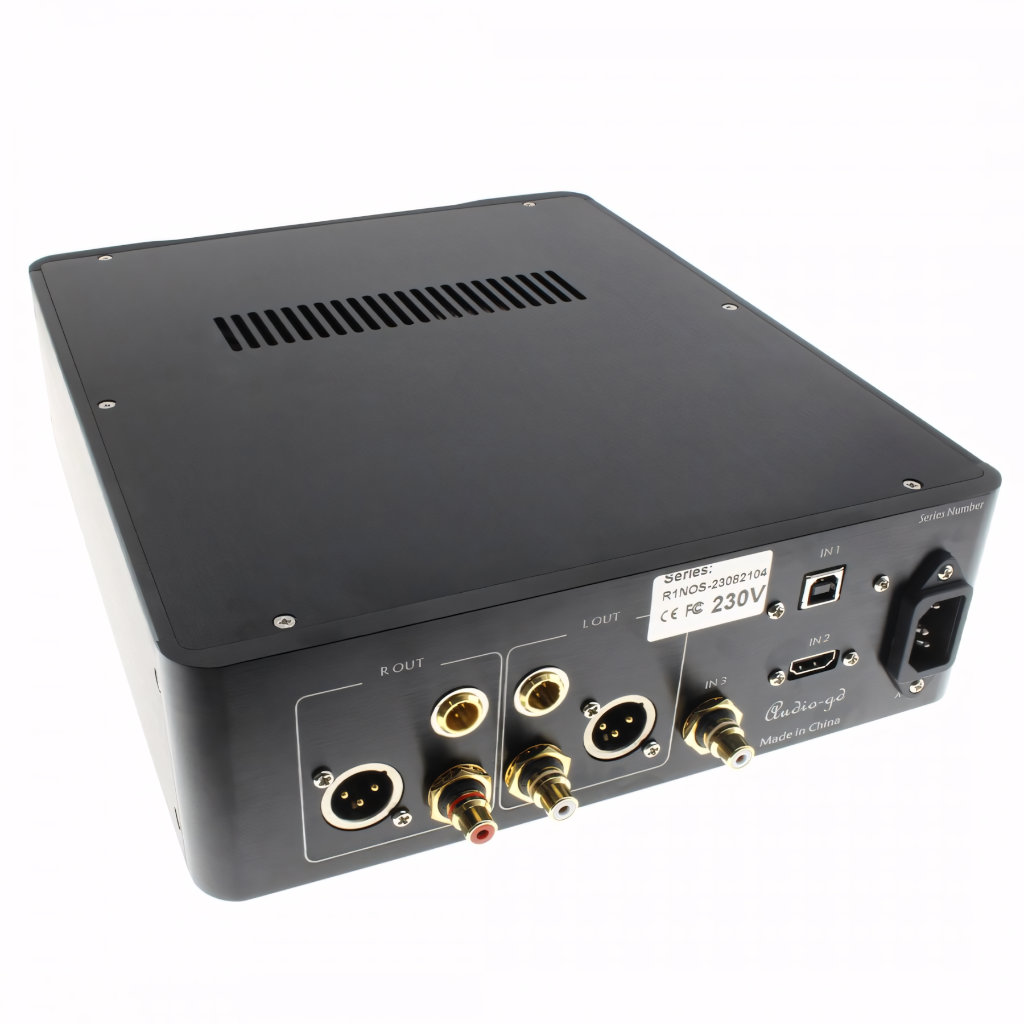

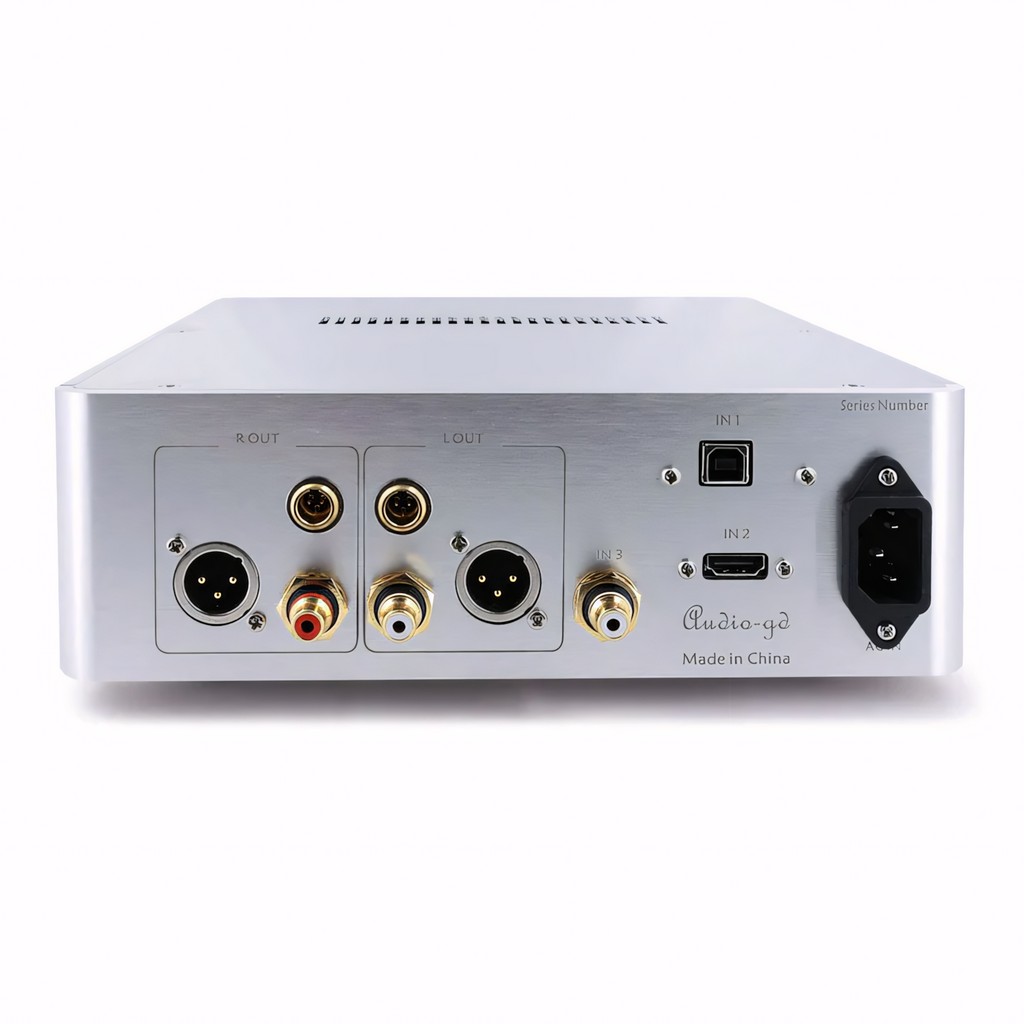

• Входи:
  • USB: 1 х USB-B
  • I?S: 1 x HDMI
  • SPDIF: 1 x RCA
• Вхідна чутливість: 0.5 В (SPDIF)
• Виходи:
  • Небалансний: 1 х RCA
  • Балансні: 1 x XLR / 1 x ACSS (mini-XLR)
• Характеристики аналогового вихідного тракту:
  • Частотний діапазон: 20 Гц - 20 кГц (±0.25 дБ)
  • Сигнал/шум: > 110 дБ
  • КНС + шум: < 0.03%
  • Вихідний рівень:
    • RCA: 2.5 В
    • XLR: 5 В
    • ACSS: 2 мА + 2 мА
  • Вихідний імпеданс: < 10 Ом
• Підтримувана бітова глибина:
  • USB та I?S: 32 біт (PCM) / 1 біт (DSD)
  • SPDIF: 24 біт
• Підтримувана частота дискретизації:
  • USB та I?S: 44.1 кГц - 384 кГц (PCM) / до DSD512 (DSD)
  • SPDIF: до 192 кГц (PCM)
• USB-сумісність: Windows, macOS, Linux, iOS
• Споживана потужність: 12 Вт
• Розміри (Ш х В х Г): 240 x 85 x 280 мм
• Вага: 4.5 кг
