Предисловие
Я приобрел все колонки Polk Monitor XT для оценки всех моделей линейки (кроме высотных колонок Atmos). Мне удалось это сделать за свой счет при поддержке моих спонсоров и пожертвований.
Из-за непосильной задачи одновременного рассмотрения всех параметров я не даю в этом обзоре субъективную оценку. Я также использовал в этом обзоре стоковое фото, чтобы сэкономить немного времени.
Материал представляет собой краткий обзор и краткое изложение объективных характеристик этой акустики. Он не предназначен для глубокого погружения. Добавлю, что это информация для тех, кто предпочитает «только факты» и хочет иметь данные без комментариев. В видео ниже более подробно обсуждаются технические достоинства и субъективные оценки, которые я сделал во время прослушивания.
Чтобы лучше понять информацию, я рекомендую вам посмотреть это видео, в котором обсуждается влияние некоторых данных, показанных ниже:

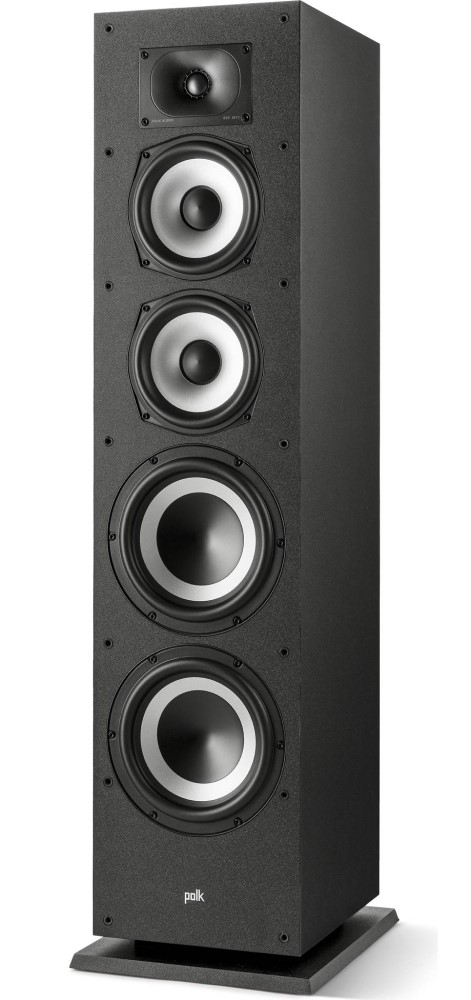

Информация и фотографии
Некоторые характеристики системы Polk Monitor XT70 от производителя можно найти здесь:
- Ширина: 23,5 см
- Высота: 102,6 см
- Глубина: 31,8 см
- Вес: 15,88 кг
Драйверы на передней панели:
Один 1-дюймовый (2, 54 см) твитер с териленовым куполом
Два 6,5-дюймовых (16, 51 см) двухслойных бумажных низкочастотных динамика
Два 8-дюймовых (20,32 см) пассивных басовых излучателя
- Чувствительность (1 Вт на 1 метр): 89 дБ
- Частота кроссовера: 2700 Гц
- Общая частотная характеристика: 35 Гц — 40 000 Гц
- Импеданс: совместим с выходами 4 и 8 Ом.
- Рекомендуемая мощность усилителя на канал: 25 Вт — 200 Вт
- Входы для динамиков: 5-контактные никелированные клеммы
Амплитудно-частотная характеристика CTA-2034 (SPINORAMA) и сопутствующие данные
Все данные собраны с помощью сканера ближнего поля Klippel. Сканер ближнего поля 3D (NFS) обеспечивает полностью автоматизированное акустическое измерение прямого звука, излучаемого тестируемым источником. Излучаемый звук определяется на любом желаемом расстоянии и под любым углом в трехмерном пространстве за пределами сканируемой поверхности. Направленность, звуковая мощность, звуковое давление SPL и многие другие ключевые показатели могут быть получены для любого типа громкоговорителей и аудиосистем как ближнего поля (например, студийные мониторы, мобильные устройства), так и дальнего поля (например, профессиональные аудиосистемы). Используя минимальное количество точек измерения, генерируется всеобъемлющий набор данных, содержащий звуковое излучение громкоговорителя с высоким разрешением и свободным полем в ближней и дальней зоне. Для подробного объяснения того, как работает NFS, и научного обоснования этого, пожалуйста, посмотрите приведенное ниже обсуждение с конструктором Кристианом Беллманном (Christian Bellmann):
Опорная плоскость в этом тесте находится на уровне твитера. Гиль для тестирования был снят.
Измерения представлены в формате, соответствующем Стандартному методу измерения домашних громкоговорителей (ANSI/CTA-2034-A R-2020). Дополнительную информацию можно получить здесь.

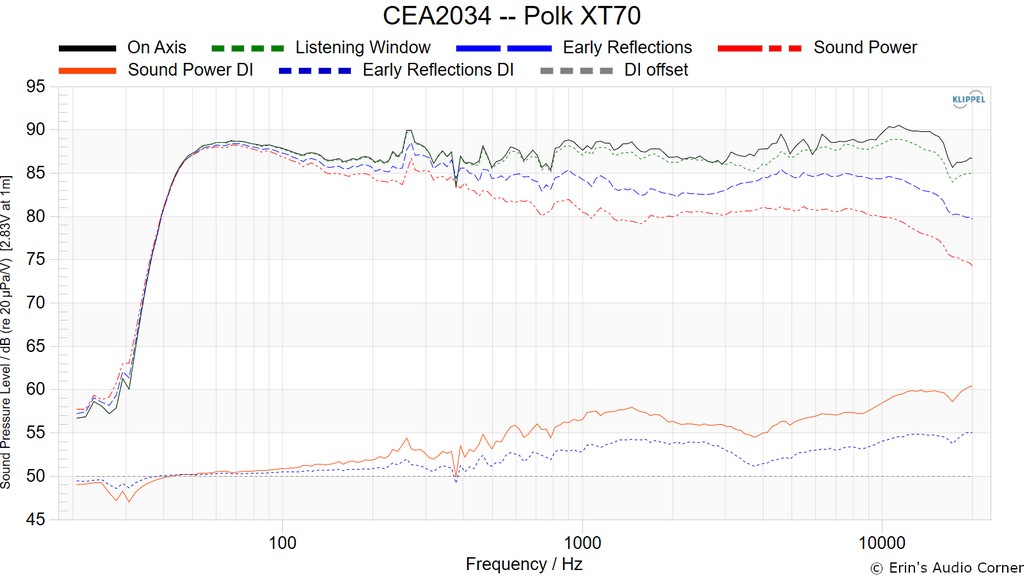

СТА-2034/ SPINORAMA:

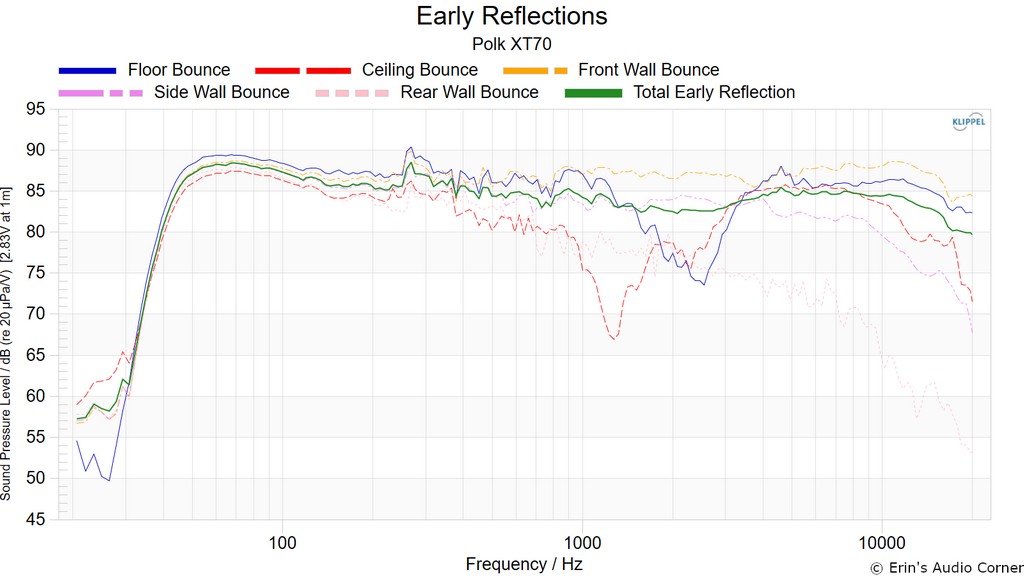

Первичные отражения:

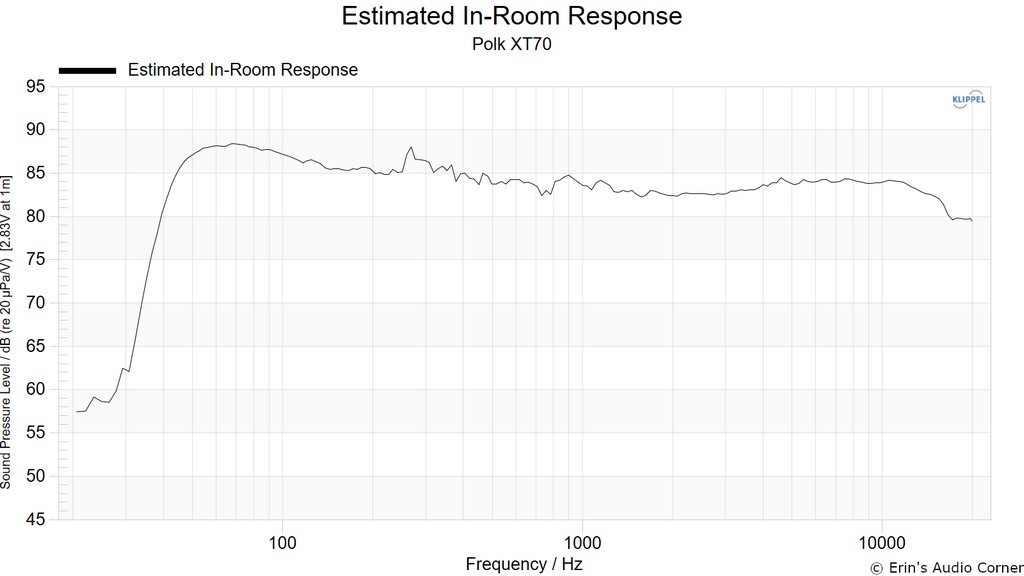

Предполагаемые характеристики в помещении:

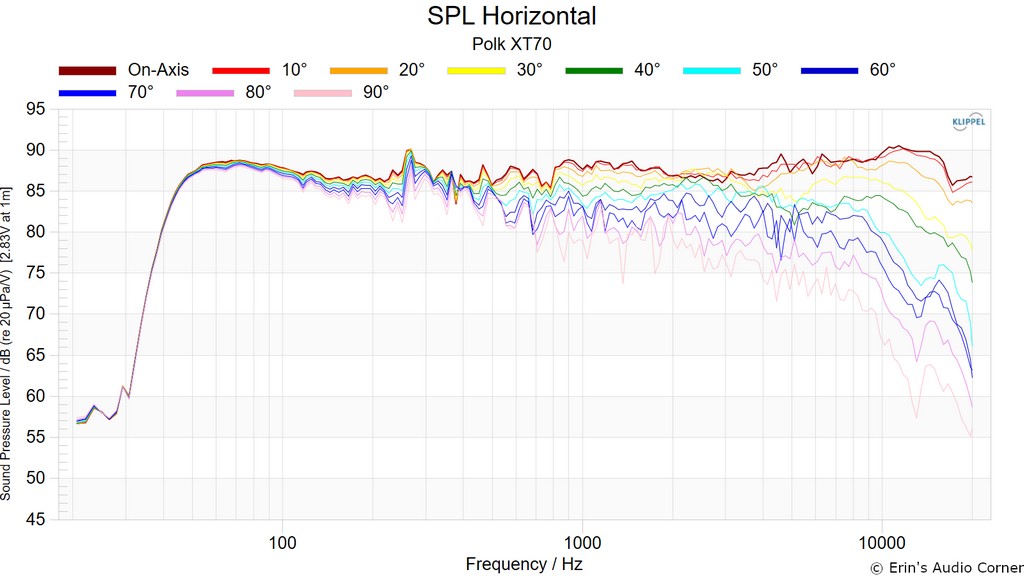

Горизонтальная частотная характеристика (от 0° до ±90°) :

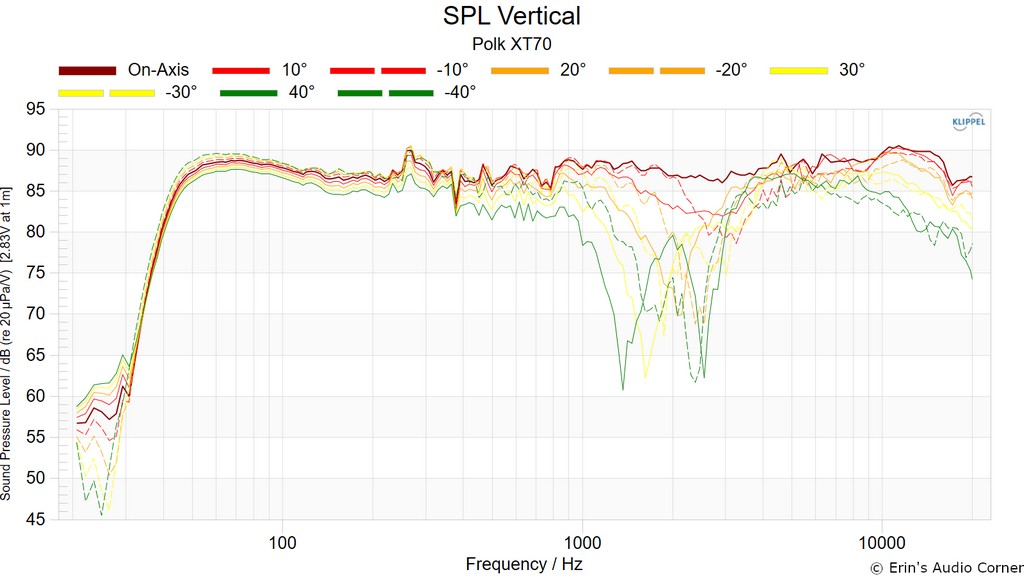

Вертикальная частотная характеристика (от 0° до ±40°) :

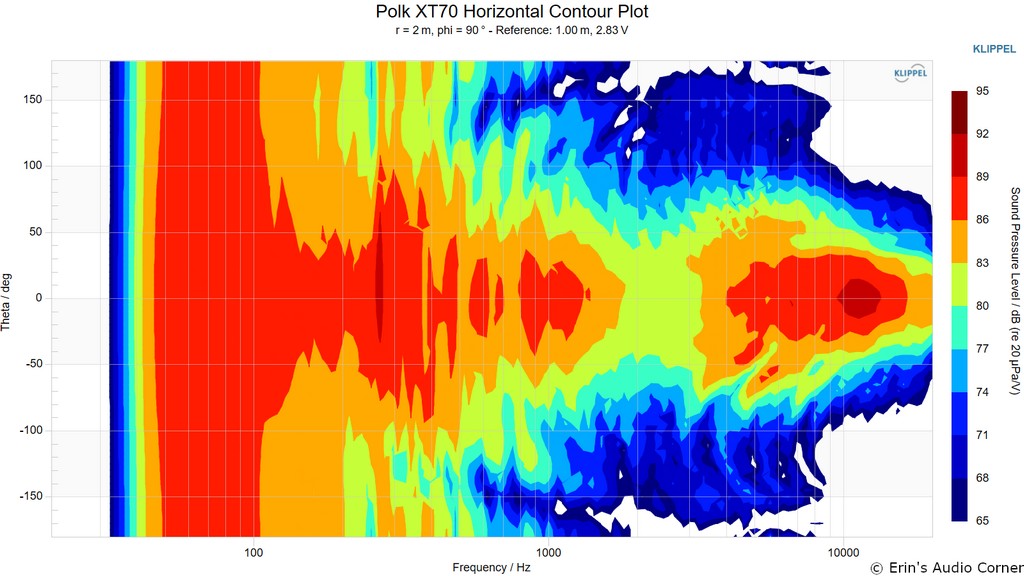

Горизонтальный контурный график (не нормализованный) :

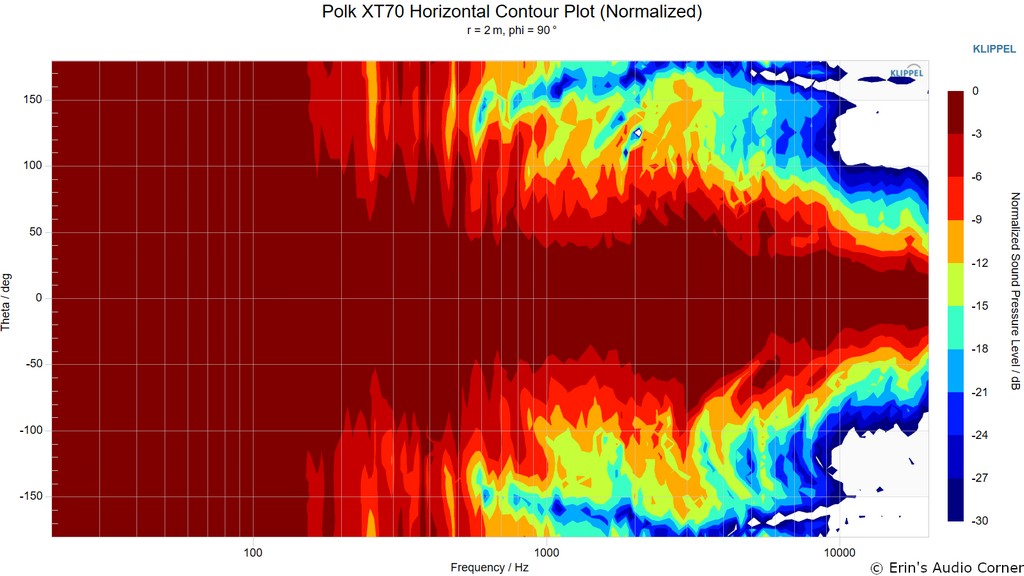

Горизонтальный контурный график (нормализованный) :

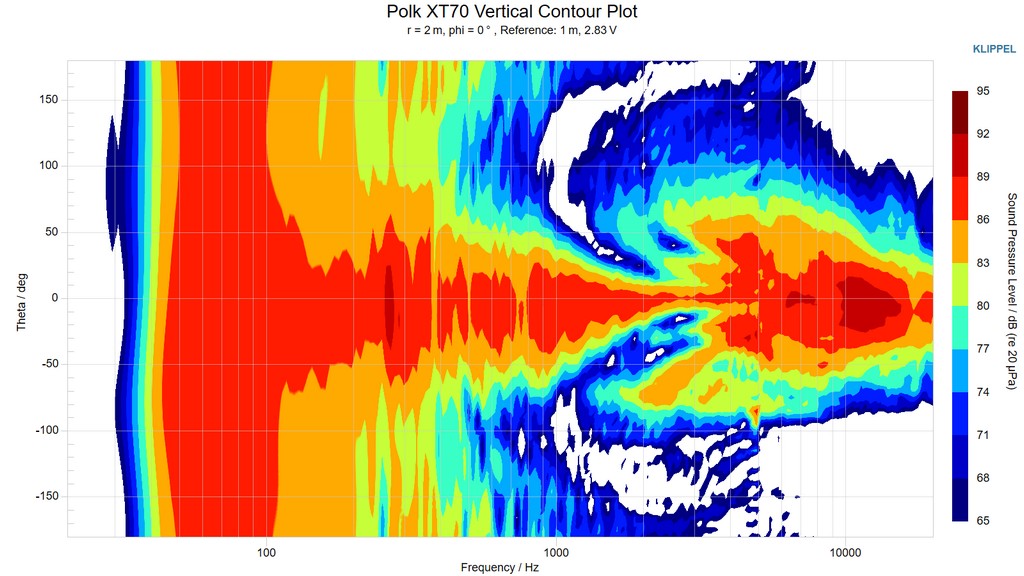

Вертикальный контурный график (не нормализованный) :

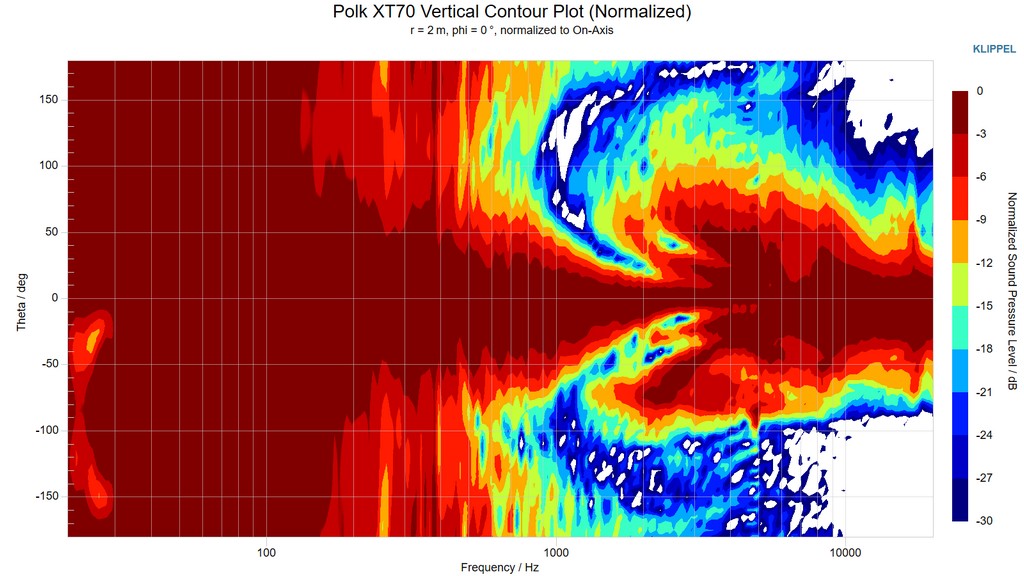

Вертикальный контурный график (нормализованный) :
Сюжеты «Глобус» (Круговые диаграммы)

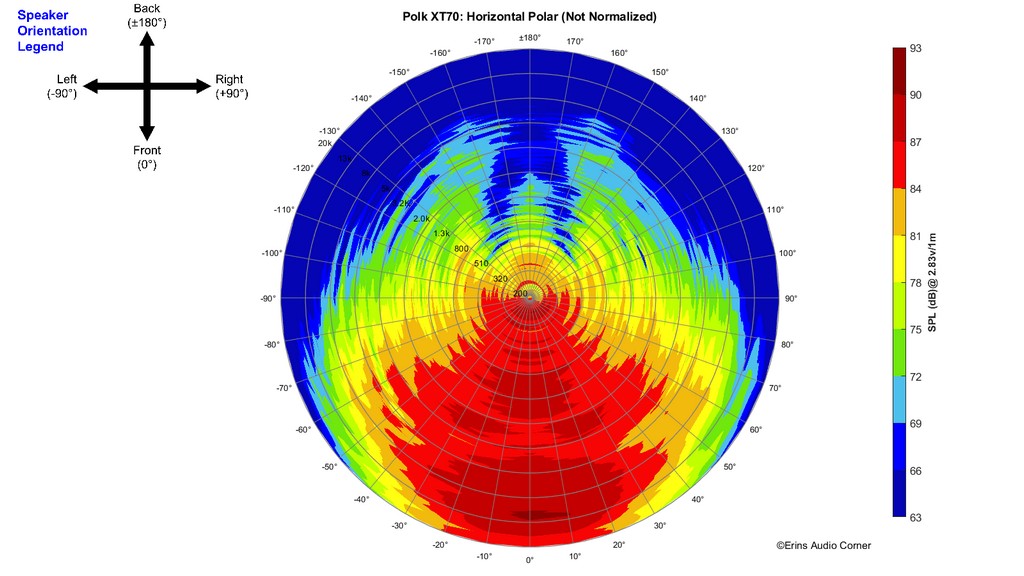

Горизонтальный полярный (глобус) график (Круговая диаграмма):
Представляет собой звуковое поле на расстоянии 2 метров — выше 200 Гц — согласно легенде в левом верхнем углу.

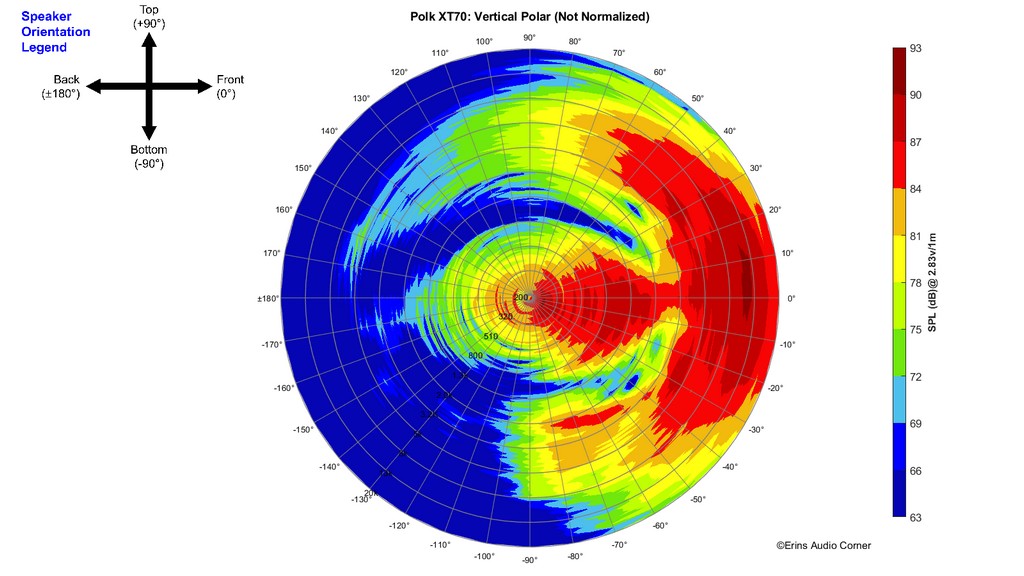

Вертикальный полярный (глобус) график (Круговая диаграмма):
Представляет собой звуковое поле на расстоянии 2 метров — выше 200 Гц — согласно легенде в левом верхнем углу.
Дополнительные измерения
Линейность давления по оси

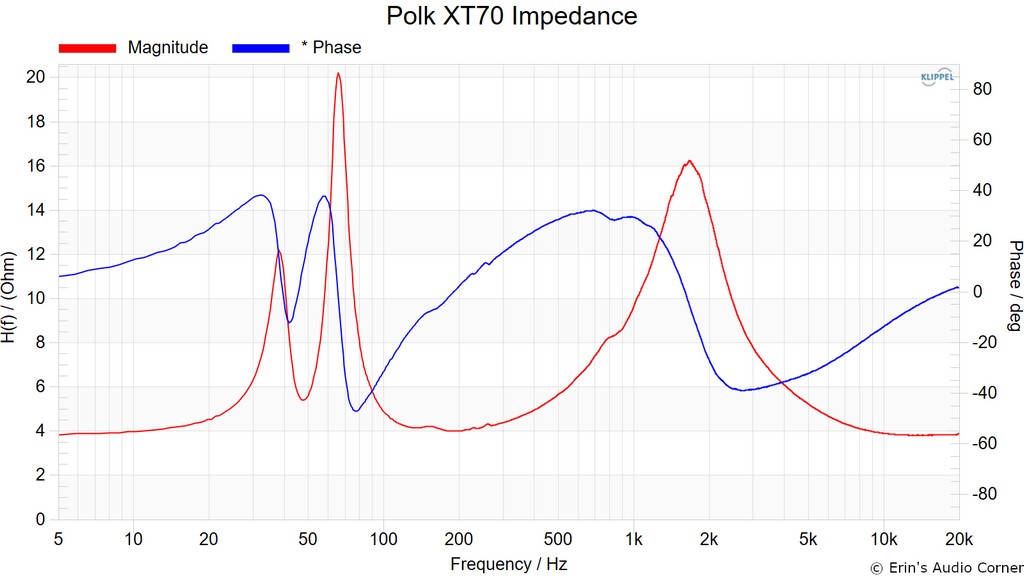

Величина и фаза импеданса
Гармонические искажения

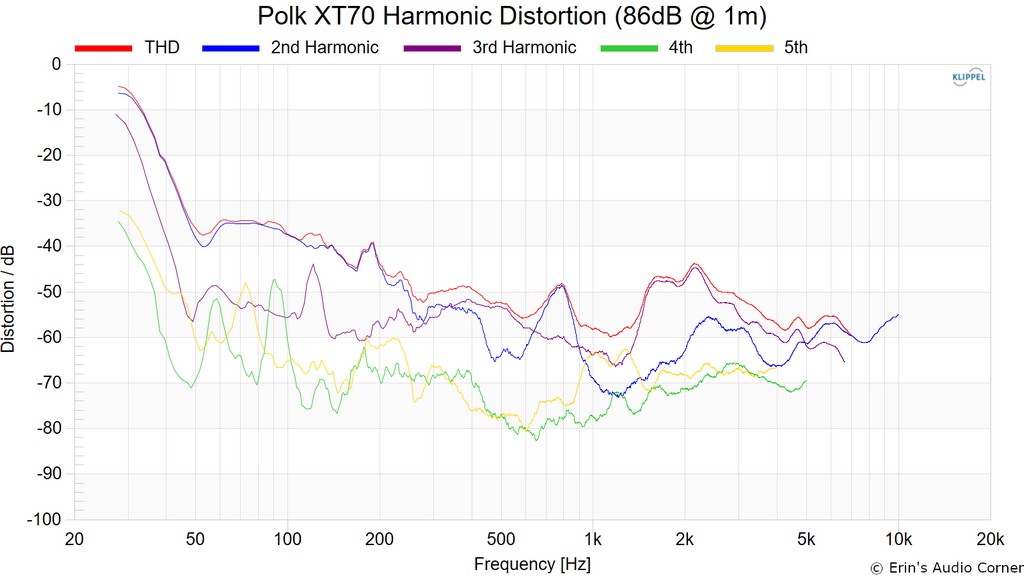

Гармонические искажения на уровне 86 дБ на расстоянии 1 м:

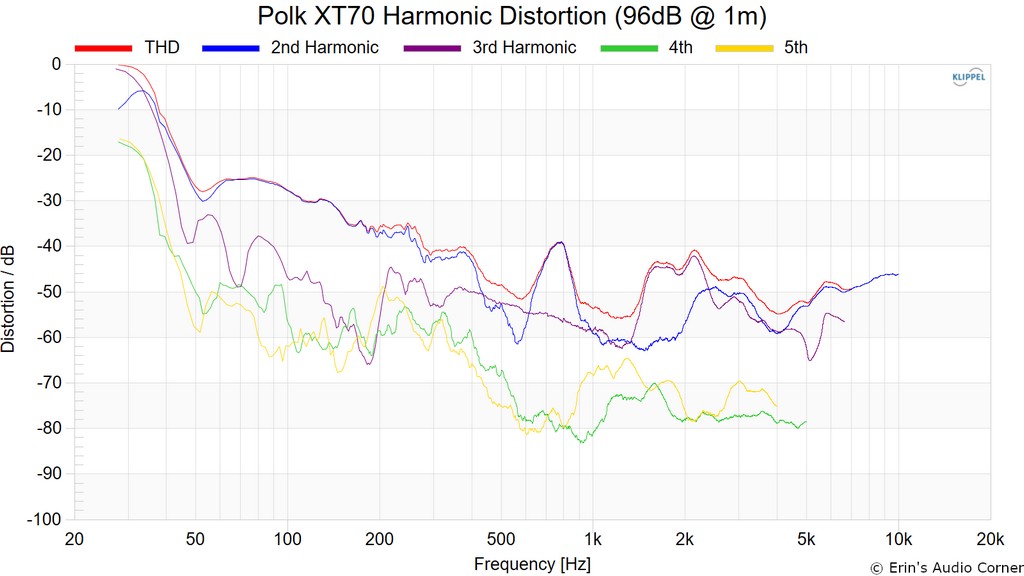

Гармонические искажения при 96 дБ на расстоянии 1 м:

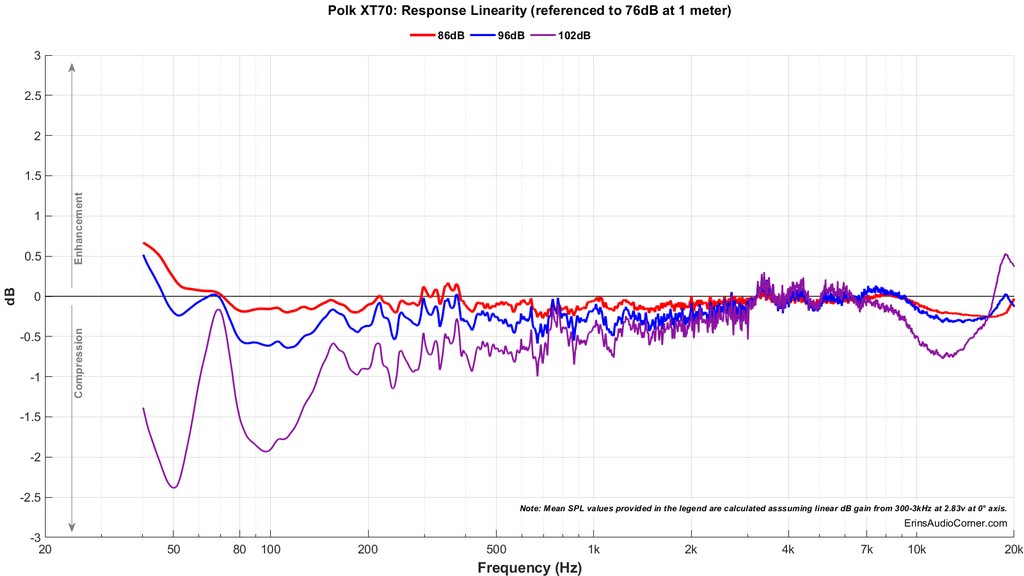

Динамический диапазон (тест компрессии)
На приведенном ниже графике показано, сколько звуковое давление SPL теряется (сжатие) или увеличивается (расширение; обычно из-за искажений), когда система работает на более высоких выходных громкостях мгновенно через 2,7-секундную логарифмическую синусоидальную развертку со ссылкой на 76 дБ на 1 метре. Сигналы воспроизводятся последовательно без применения каких-либо дополнительных настроек. Затем данные были нормализованы по отношению к результату 76 дБ.
Испытания проводятся таким образом:
1. 76 дБ на расстоянии 1 метр (базовый уровень; черный)
2. 86 дБ на расстоянии 1 м (красный)
3. 96 дБ на расстоянии 1 м (синий)
4. 102 дБ на расстоянии 1 м (фиолетовый)
Цель этого теста — продемонстрировать, насколько меняется (если вообще меняется) выходной сигнал при мгновенном повышении температуры деталей колонки (т. е. звуковых катушек, компонентов кроссовера).
Заключение/Случайные мысли
Из-за огромного количества акустики, которую я тестирую в настоящее время, все субъективные и объективные выводы будут обсуждаться в формате видео. Как указано в предисловии, этот письменный обзор преднамеренно представляет собой версию Заметок Клифтона — сокращенных текстов (CliffsNotes — название издательства учебных пособий для студентов, позволявшими не читать полные версии изучаемых произведений, – прим. переводчика). Подробности о возможностях систем (объективно и субъективно) смотрите в видео на YouTube.
