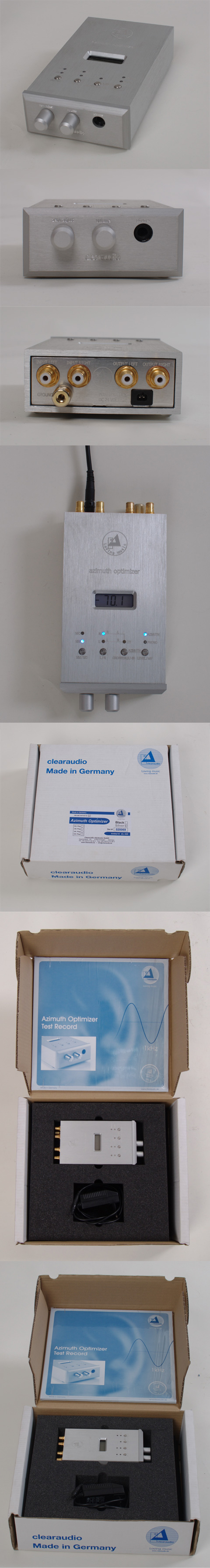

Прибор для настройки азимута Clearaudio Azimuth Optimizer (EL020)

Любая высококачественная аудиотехника должна не только обладать лучшими компонентами, быть отлично собранной, но и должна эксплуатироваться с соответствующим уровнем знаний и условий использования. Настройка азимута звукоснимателя является одной из важных ступеней в подготовке проигрывателя к работе.

Azimuth Optimizer - это точный блок измерения, который позволяет точно выровнять азимут положения картриджа (иглы). Азимут иглы (вертикальное положение алмаза картриджа при взгляде спереди) является основным фактором влияющим на баланс каналов, частотную характеристику и разделение каналов стереокартриджа. Визуальная настройка азимута недостаточно точна, чтобы обеспечить идеальное выравнивание иглы. Точный азимут можно определить только при использовании прецизионного измерительного прибора, такого как оптимизатор азимута от Clearaudio. Кроме того, в Azimuth Optimizer встроен High-End фонокорректор, так что звуковой эффект регулировки можно сравнить с научным измерением. Встроенный усилитель для наушников обеспечивает мобильное использование Azimuth Optimizer. Могут использоваться любые наушники с сопротивлением от 100 Ом до 600 Ом.

С измерительным прибором в комплект также включена специальная пластинка Optimizer Test Record LPT Azimuth 80108, которая содержит 20 тестовых аудиотреков для правого и левого каналов.

Характеристики

• Назначение: прибор для настройки азимута иглы звукоснимателя со встроенным фонокорректором и усилителем для наушников
• Рабочее напряжение: постоянный ток 24 В от комплектного блока питания
• Входное напряжение: 100-240 В переменного тока (47-63 Гц)
• Входы и выходы: RCA-разъемы, несимметричные

Фонокорректор

• Усиление: ММ - 40 дБ / МС - 60 дБ
• Разделение каналов: > 80 дБ
• КНИ (THD + N): < 0,01% (1 кГц)
• Входное сопротивление: MM - 47 кОм / MC - 400 Ом
• Емкость: MM - 220 пФ / MC - 220 пФ
• Выходной импеданс: 100 Ом
• Частотная характеристика: 20 - 70000 Гц (-3 дБ)
• RIAA: отклонение RIAA +/- 0.5 дБ

Усилитель для наушников

• Усиление: 10 дБ
• Сопротивление наушников: 100 - 600 Ом
• Подключение: 6.3 мм разъем RCA

Измерительное устройство

• Диапазон индикации: от -50 до +6 дБ (точность ±0.2 дБ)
• Максимальный уровень измерения: 19.99 мВ
• Фильтр шума: от 200 Гц / транс-проводимость 12 дБ на октаву (действует только для правого канала, когда устройство используется для измерения)
• Размеры (Ш x В x Г): 102 x 47 x 190 мм
• Вес: 750 г + блок питания 150 г
