Картридж ММ: Nagaoka(Tonar) JT-322 Discrete 4-channel cartridge art 2213

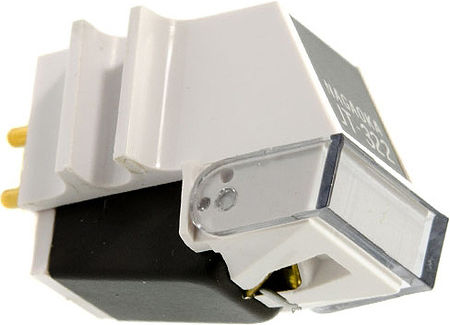

Картридж Nagaoka JT-322 Discrete 4-channel MM (2213)

Картридж Nagaoka JT-322 является уникальной моделью в линейке японского производителя фонокартриджей. Он оснащен алмазом Shibata, специально созданным для воспроизведения квадрафонических дисков CD-4 (Compatible Discrete 4), также называемых "квадродиски" (Quadradisques).

Стандарт CD-4 был принят некоторыми издателями после изобретения в 1971 году JVC и RCA дискретной системы квадрофонической записи. Полная квадрофоническая система CD-4 включает в себя проигрыватель, оснащенный совместимым картриджем (таким как Nagaoka JT-322), демодулятора CD-4, усилительных каскадов для 4 каналов и четырехполосных динамиков.

Таким образом, картридж Nagaoka JT-322 имеет возможность воспроизведения дисков, записанных на 4 дискретных каналах. Он использует армированную пластиковую оболочку и экранирование против магнитных помех. Передвижное оборудование состоит из мощного магнита, кантилевера из бора и алмазного наконечника типа Shibata, обеспечивающих очень широкий частотный отклик, низкое искажение и точное отслеживание звуковой дорожки.

Характеристики картриджа Nagaoka JT-322

• Тип: ММ
• Ширина полосы пропускания: 10 Гц - 45 кГц
• Выходное напряжение (1 кГц, 5 см/с): 2.5 мВ
• Разделение каналов (1 кГц): 25 дБ
• Баланс каналов (1 кГц): 1.0 дБ
• Сопротивление нагрузки: 100 кОм
• Рекомендуемая сила прижима: 1.5 г (1.2 - 2.0 г)
• Заточка иглы: эллиптическая
• Динамическая податливость: 10 х 10^-6 см/дина
• Статическая податливость: 25 х 10^-6 см/дина
• Кантилевер: бор
• Вес картриджа: 4.8 г
• Сменный стилус: Nagaoka JN-322
