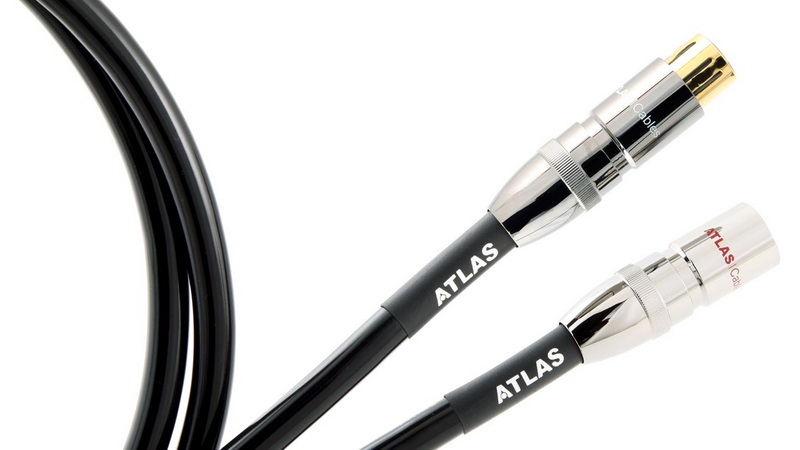

Кабель межблочный Atlas Hyper dd (XLR-XLR) 2.0 м

Описание:

Кабель межблочный Atlas Hyper dd (XLR-XLR) 2.0 м

Сбалансированный разъем с оптимальной производительностью звука с помощью технологии "trickle-down dd".

Кабель Hyper dd XLR последнего поколения предлагает сложный, равномерно сбалансированный звук, который погружает вас к музыкальное представление. Atlas Hyper dd сконструирован с четырьмя центральными многожильными проводниками из меди высокой степени чистоты OCC (Ohno Continuous Casting), инкапсулированными во вспененный полиэтилен с низкими потерями и превосходной помехоустойчивостью, что идеально подходит для длинных кабельных трасс. Кабель заканчивается легкими разъемами XLR без припоя.

Система Atlas dd ("dual drain")

Обычно, экранированные кабели подвергаются искажениям экрана, когда они готовятся к производству (например, если вы самостоятельно когда-либо подключали вилку или разъем к кабелю, в котором используется экранирование, отрезали и, вероятно, скручивали экранирующую оплетку для присоединения к коннектору). Это искажение экрана оказывает заметное влияние, изменяя импеданс и, следовательно, производительность кабеля.

Конфигурация "dd" основана на упрощенной версии тех технологий, которые Atlas разработала для своих лучших межблочных кабелей Mavros и Asimi. Двойные симметричные проводники (каждый из которых прикреплен к сегментам штепсельной вилки под углом 180°) вставлены между 100%-ной медной/майларовой фольгой и экраном. Уникальная система "dd" эффективно соединяет экран с интерфейсом возвратного кабеля/штекера, что означает, что кабель может быть оконцован без искажения, скручивания или механического воздействия на высокоточный экран. Преимущество заключается в поддержании согласованной нагрузки с низким импедансом на штепсельной вилке и полном экранировании на 360° против шума и потерь сигнала, вызванных радиочастотными помехами (RFI).

Контакты коннекторов соединены следующим образом:

• 1 - земля
• 2 - "горячий"
• 3 - "холодный"

Если вам нужна другая конфигурация, то ее необходимо заказывать у производителя заранее. Всегда сверяйтесь с инструкциями изготовителя оборудования относительно распиновки балансных контактов.

Технические характеристики

• Тип: аналоговый межблочный кабель (балансный)
• Материал проводника: бескислородная медь 6n ОCС
• Экранирование: бескислородная медь ОFС + майлар, 94.2%
• Диэлектрик: ПЭФ (PEF)
• Внешняя изоляция: ПВХ
• Внешняя оплетка: нет
• Коннекторы: XLR - XLR, без припоя
• Емкость: 71.54 пФ/м
• Сопротивление: 0.0239 Ом/м (при 20°C)
• Индуктивность: 0.542 мкГн/м
• Форма сечения: круглый
• Внешнее сечение (Ш х В): 10 мм
• Длина кабеля: 2.0 м
