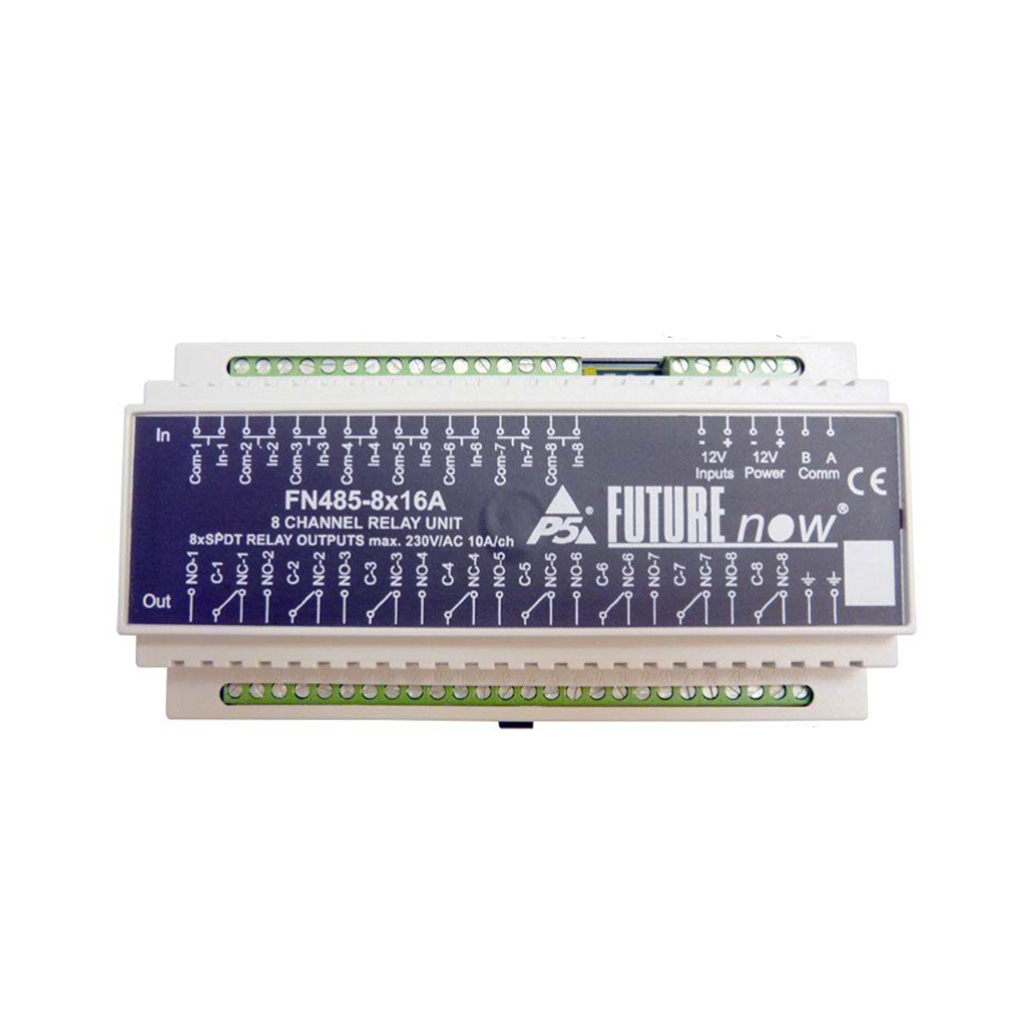

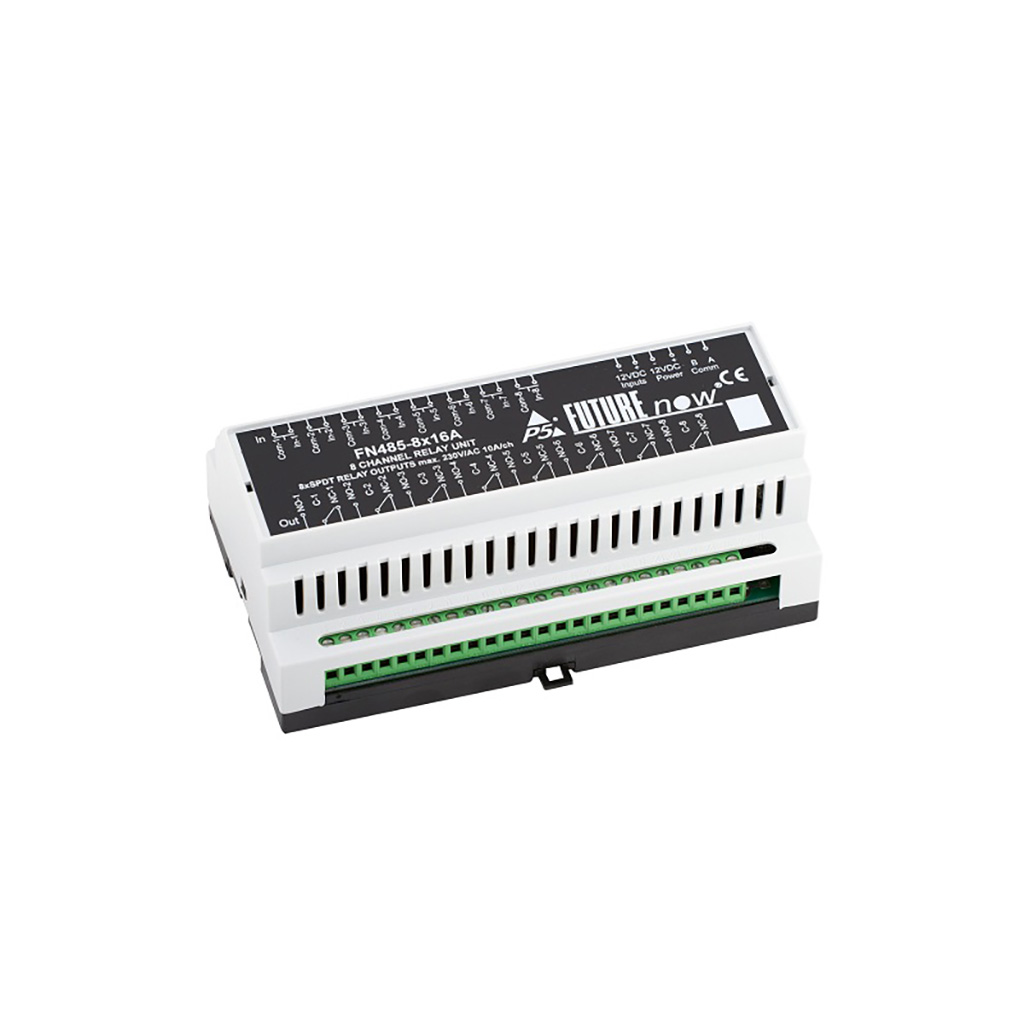

Контроллер FN485-8x16A: 8-канальный релейный модуль, используется для переключения нагрузок, Тип: 8 x SPDT NO, NC сухие контакты

Описание:

Контроллер FN485-8x16A: 8-канальный релейный модуль, используется для переключения нагрузок, Тип: 8 x SPDT NO, NC сухие контакты

8-канальный релейный модуль FN485-8x16A используется для переключения любых нагрузок, не превышающих выходные характеристики, через локальные входы или через шину FN485.

Модуль может использоваться независимо или как часть сложной системы управления в домах, офисах или коммерческих объектах. Широкий спектр реализованных команд и встроенный интеллект делают FN485-8x16A идеальным решением для большинства ситуаций без необходимости писать длинный код контроллера.

В дополнение к выходам, релейный модуль FN485-8x16A также имеет локальные входы, которые дают заказчику возможность использовать электрическую систему еще до установки центрального контроллера. В этом основное отличие модуля FN485-8x16A от большинства релейных блоков, доступных на рынке, которое предлагает несколько преимуществ, таких как автономная работа и повышенная надежность всей системы, поскольку работа реле не зависит от контроллера, который обычно является единственной точкой отказа.

Кроме того, благодаря локальным входам, установка системы управления может быть выполнена в два этапа: после установки нескольких релейных модулей FN485-8x16A и других устройств FutureNow FN485 (диммеры, модули аналогового вывода, контроллеры двигателей и т.д.) вы легко можете получить базовую рабочую систему. Позже можно будет добавить более продвинутые функции и интеллект, подключив и запрограммировав главный контроллер.

Основные особенности P5 FN485-8x16A

• Универсальные сверхвыносливые релейные выходы для переключения любого типа нагрузки
• 8 выходов с сухими контактами 230 В/10 А SPDT (NO и NC)
• 8 гальванически изолированных многоцелевых цифровых входов для контактных датчиков и ручного управления
• Включение/выключение, тумблер и моностабильное переключение
• Стандартное крепление на DIN-рейку
• Автономная работа через локальные входы, даже без контроллера или подключения к шине
• Более 100 доступных команд по шине
• 26 предустановленных групп/сценариев
• Цифровые входы также могут использоваться для контроля дверных/оконных контактов, датчиков движения, утечки воды и любых других типов сенсоров
• Дополнительная связь через RS232
• Совместимость с любыми переключателями мгновенного действия, доступными на рынке

Технические характеристики P5 FN485-8x16A

• Тип: релейный молуль
• Интерфейсы:
  • Выходы:
    • Тип: 8 x SPDT NO, NC сухие контакты
    • Нагрузка:
      • максимум 10 А при 230 В переменного тока или 30 В постоянного тока для резистивных (cosfi = 1) нагрузок и
      • максимум 8 А при 230 В переменного тока или 30 В постоянного тока для индуктивных (cos(fi) = 0.4) нагрузок
      • максимальное напряжение 230 В переменного тока или 125 В постоянного тока
  • Входы:
    • Мощность: 8-16 В постоянного тока
    • Сила тока: прибл. 15 мА при 12 В на закрытые входы
    • Тип: 8 x гальванически развязанных цифровых входов общего заземления с защитой от шума для сухих контактов или транзисторные выходы с открытым коллектором
    • Функции: назначение на соответствующий выход (Переключатель, Следование, Моностабильный включен, Моностабильный выключен) или Независимый
  • Соединение по шине:
    • Максимальная длина шины: 1000 м
    • Максимальное количество модулей на шине: 32 (127 со специальным чипом связи)
    • Тип: RS485 полудуплекс
    • Скорость передачи: 9600 Бод
    • Четность: Нет
    • Биты: 8
    • Стоповые биты: 1
• Терминалы: Винтовые клеммы для провода максимум 2.5 мм²
• Питание:
  • Основная сеть: 9-13.8 В постоянного тока, макс. 500 мА при 12 В (когда все выходы включены и идет обмен данными)
  • Входы: 8-16 В постоянного тока, макс. 120 мА при 12 В
• Рабочая температура: 0 - 70 ?C
• Размеры (ШхВхГ): 157 х 86 х 57 мм (ширина блока 9 DIN)
• Вес: 0.38 кг
