Контроллер FN485-4xSH: 4-канальный интеллектуальный контроллер оконных штор и жалюзи

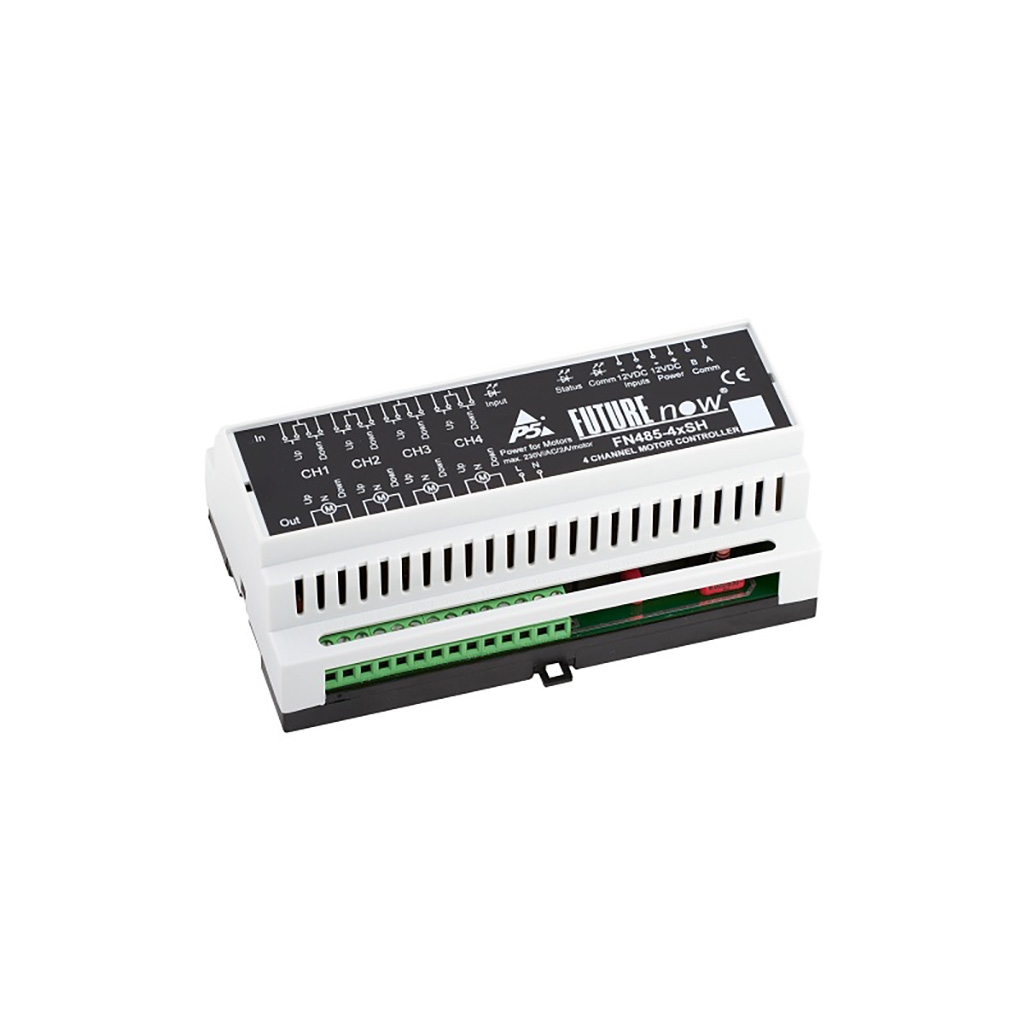

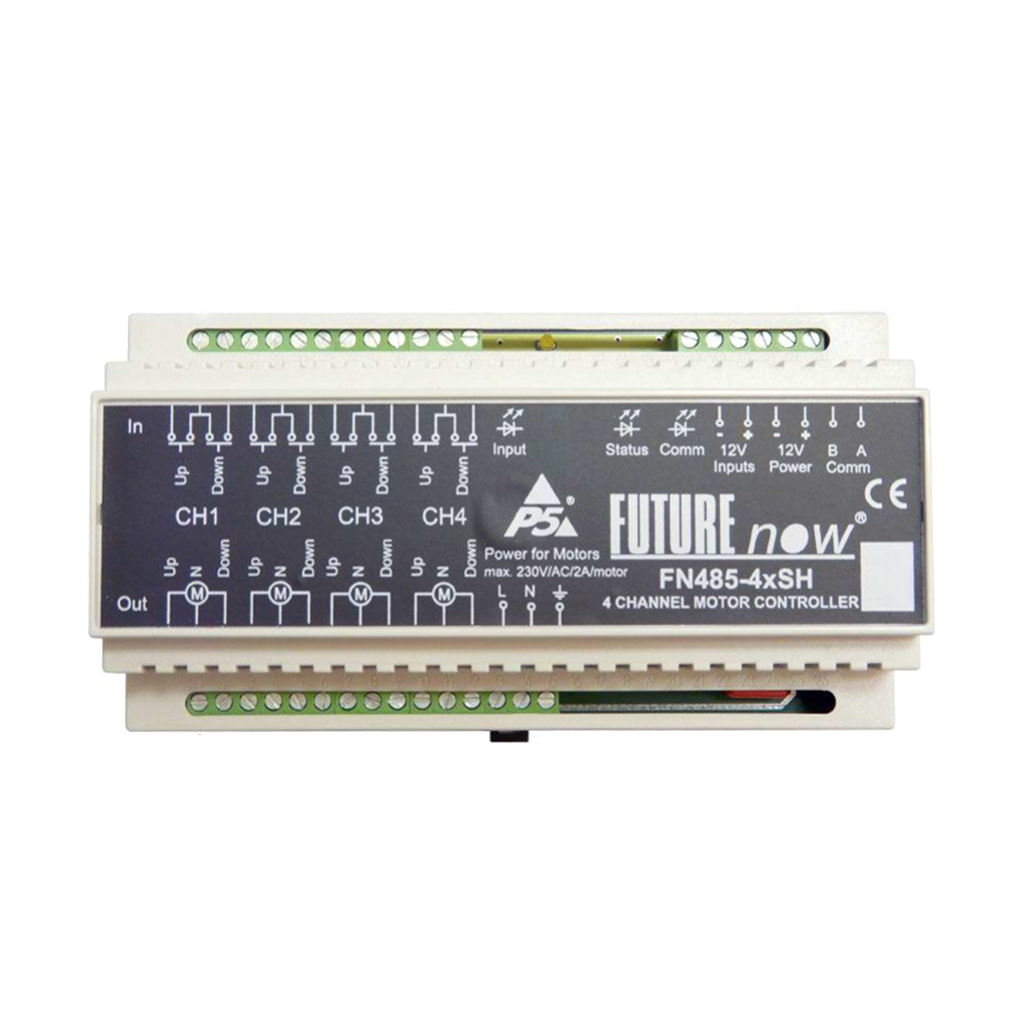

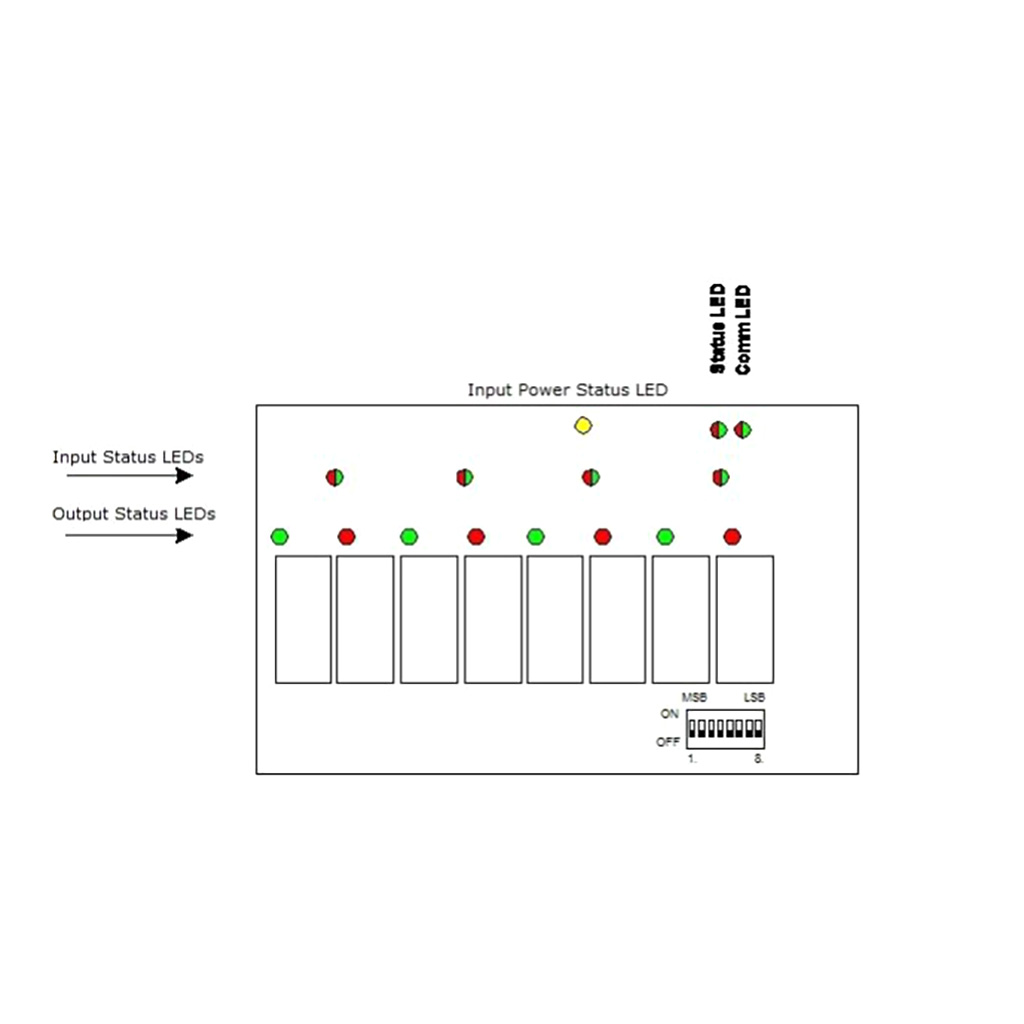

4-канальный контроллер оконных штор и жалюзи P5 FN485-4xSH

4-канальный интеллектуальный контроллер оконных штор и жалюзи, устанавливаемый на DIN-рейку, используется для управления моторизованными жалюзи, навесами и экранами для проекторов или любым другим устройством, оснащенным четырехпроводным двунаправленным двигателем переменного тока и встроенными концевыми выключателями. Двигателями можно управлять либо через локальные входы модуля, либо через шину FN485.

Модуль имеет 4 выхода на двигатель, каждый из которых позволяет подключать трехпроводные двусторонние двигатели переменного тока на 230 В или 24 В.

Основные особенности P5 FN485-4xSH

• Управление через шину RS485 или локальные входы
• 4 выхода для управления 4-мя четырехпроводными (вверх, вниз, нейтраль, заземление) двунаправленными двигателями переменного тока
• 4x2 (вверх/вниз) гальванически изолированных универсальных входа
• Стандартное крепление на DIN-рейку
• Выходы могут управляться напрямую через локальные входы без контроллера
• Команды Вверх, Вниз, Стоп
• Регулируемый таймер работы двигателя
• Отдельные входы питания для двигателей с различными требованиями к напряжению
• Задержка при изменении направления для защиты мотора
• Механический и электронный запор, предотвращающий одновременное движение двигателя в обоих направлениях
• 26 групп/сценариев
• Более 50 команд по шине, включая установку и вызов предустановок сценариев, установку режимов работы через входы, настройку времени и т. д.

Технические характеристики P5 FN485-4xSH

• Тип: контроллер
• Интерфейсы:
  • Выходы:
    • Тип: 4 х релейных выхода Вверх/Вниз
    • Нагрузка: макс. 4 x 2 A при 230 В переменного тока для индуктивных (cos(fi)=0.4) нагрузок
  • Входы:
    • Мощность: 8-16 В постоянного тока
    • Сила тока: прибл. 15 мА при 12 В на закрытые входы
    • Тип: 4x2 гальванически развязанных цифровых входа общего заземления с защитой от шума для сухих контактов
    • Функции: назначение на соответствующий выход (вверх/вниз/стоп) или независимый
  • Соединение по шине:
    • Максимальная длина шины: 1000 м
    • Максимальное количество модулей на шине: 32 (127 со специальным чипом связи)
    • Тип: RS485 полудуплекс
    • Скорость передачи: 9600 Бод
    • Четность: Нет
    • Биты: 8
    • Стоповые биты: 1
• Терминалы: Винтовые клеммы для провода максимум 2.5 мм²
• Питание:
  • Основная сеть: 9-13.8 В постоянного тока, макс. 500 мА при 12 В (когда все моторы в режиме опускания + идет связь)
  • Входная клемма питания двигателя: 230 В/50 Гц или любое другое напряжение переменного тока, необходимое для двигателей
  • Входы: 8-16 В постоянного тока, макс. 120 мА при 12 В
• Рабочая температура: 0 - 70 ?C
• Размеры (ШхВхГ): 157 х 86 х 57 мм (ширина блока 9 DIN)
• Вес: 0.4 кг
