Контроллер FN485-4x0-10V: 4-канальный интеллектуальный модуль аналогового вывода, для диммирования систем флуоресцентного и светодиодного освещения

Описание:

4-канальный контроллер аналогового или релейного вывода P5 FN485-4x0-10V

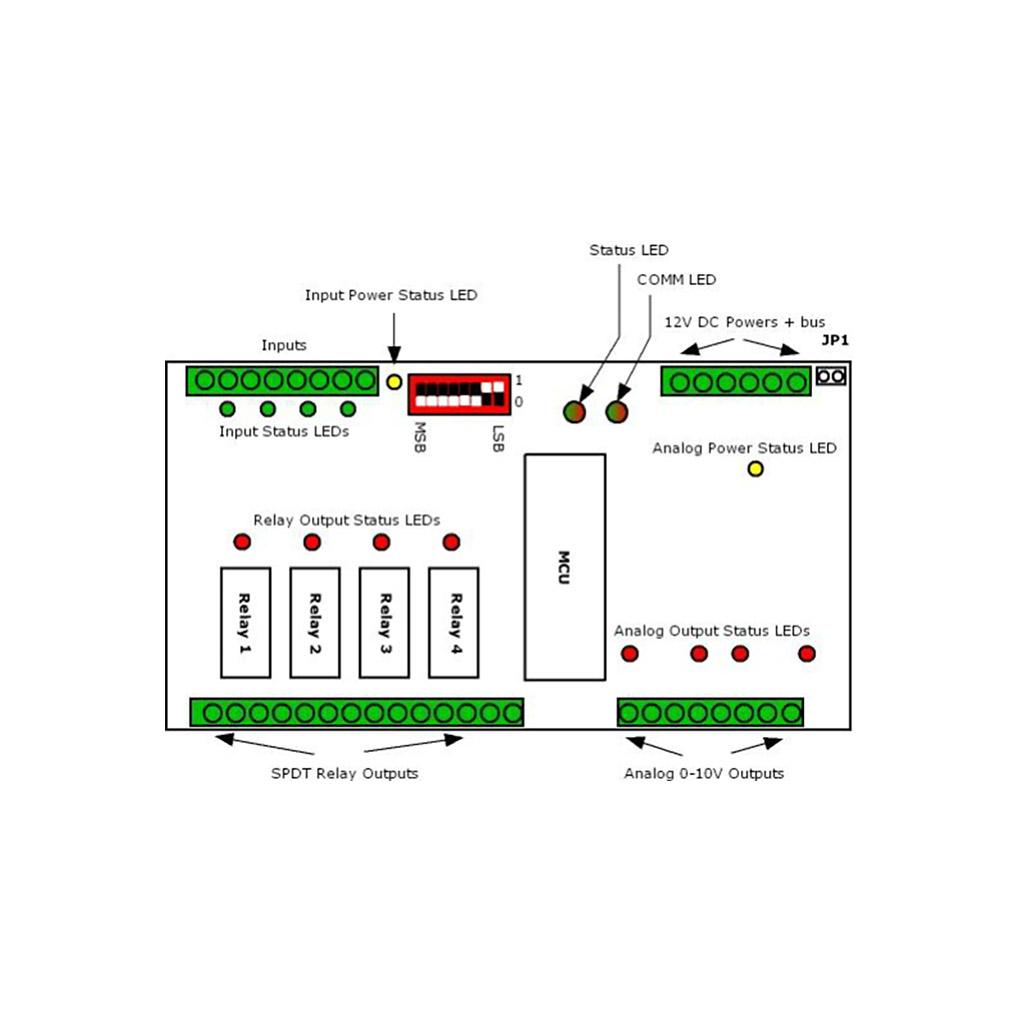

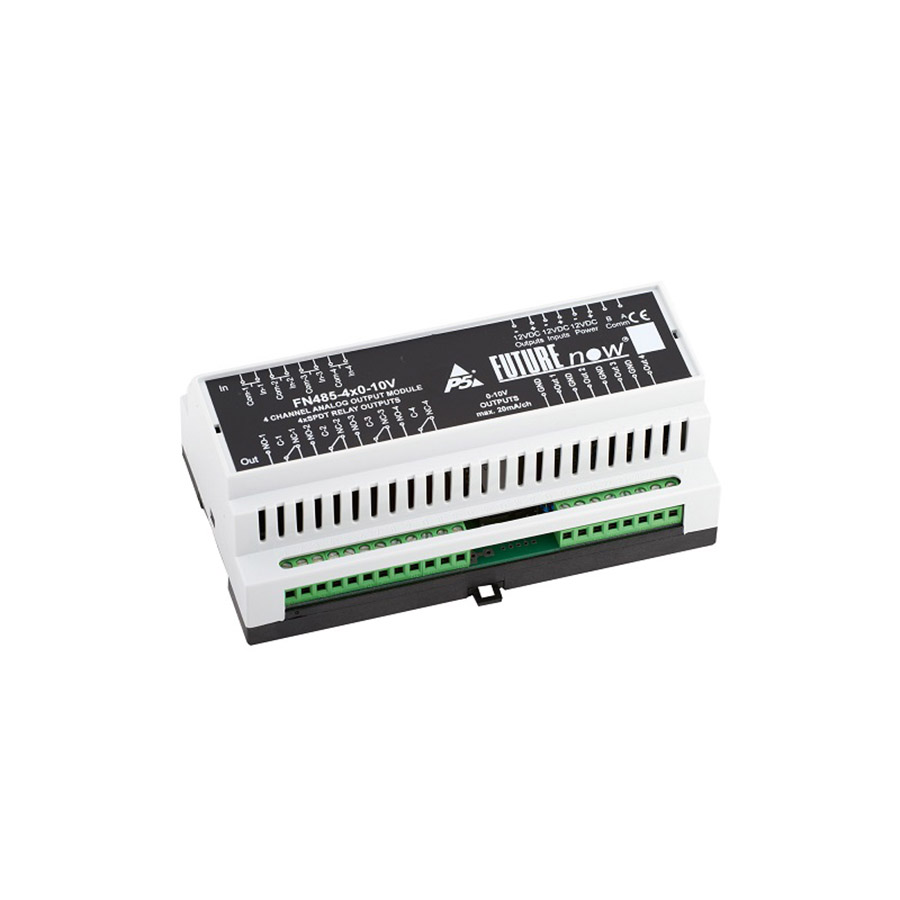

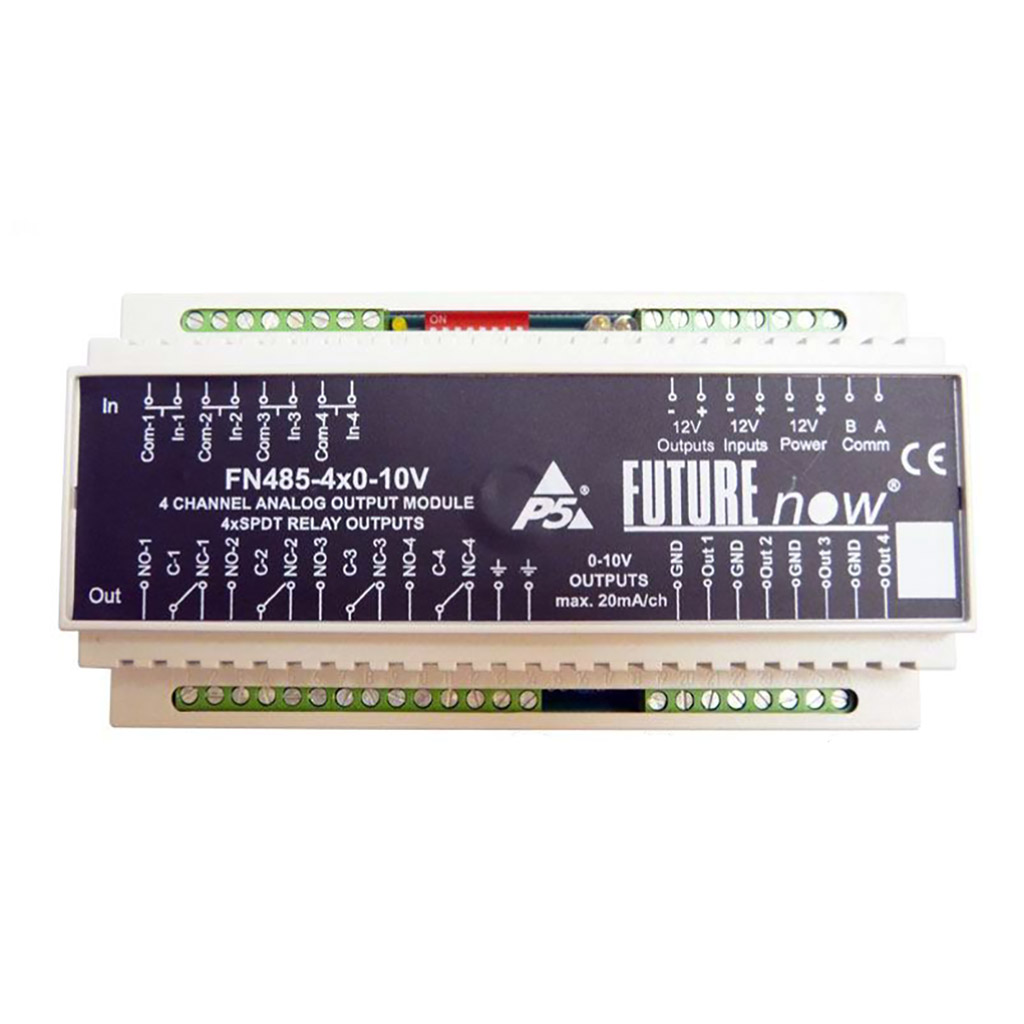

4-канальный интеллектуальный модуль аналогового вывода FN485-4x0-10V, устанавливаемый на DIN-рейку, используется для диммирования систем флуоресцентного и светодиодного освещения (с использованием соответствующего балласта/драйвера с входом 0-10 В или 1-10 В) либо через его локальные входы, либо через шину FN485.

Модуль имеет 4 аналоговых выхода 0-10 В, которые могут использоваться для управления устройствами, управляемыми сигнальным напряжением 0-10 В. Помимо аналоговых выходов, FN485-4x0-10V имеет 4 беспотенциальных релейных выхода SPDT для тяжелых условий эксплуатации, чтобы отключать питание нагрузки, когда уровень затемнения соответствующего канала становится нулевым.

ПРЕДУПРЕЖДЕНИЕ! Светодиоды не подключаются напрямую к выходам 0-10В!

Основные особенности P5 FN485-4x0-10V

• Управление через шину RS485 или локальные входы
• 4 оптически изолированных аналоговых выхода 0-10 В для диммирования 4-х цепей
• 4 сверхмощных реле для отключения питания нагрузок при нулевом уровне затемнения
• 4 оптически изолированных универсальных входа
• Стандартное крепление на DIN-рейку
• Выходы могут управляться напрямую через локальные входы без контроллера
• 100 уровней затемнения
• Память уровня затемнения - модули могут запоминать свой последний уровень затемнения. При следующем включении индикаторы вернутся к последнему запомненному значению
• Плавный пуск/останов с регулируемой скоростью нарастания
• Затемнение с регулируемой скоростью нарастания
• Поддержка команд по шине для установки дискретных значений уровней яркости
• Предустановленный уровень затемнения
• Более 100 команд по шине для настройки уровней затемнения (дискретных или относительных), предустановок и вызова сценариев, режимов ввода, значений таймера дня, отложенных команд и т.д.
• 26 групп/сценариев
• Режим мигания

Технические характеристики P5 FN485-4x0-10V

• Тип: контроллер
• Интерфейсы:
  • Релейные выходы:
    • Тип: 8 x SPDT NO, NC сухие контакты
    • Нагрузка:
      • максимум 10 А при 230 В переменного тока или 30 В постоянного тока для резистивных (cosfi = 1) нагрузок и
      • максимум 8 А при 230 В переменного тока или 30 В постоянного тока для индуктивных (cos(fi) = 0.4) нагрузок
      • максимальное напряжение 230 В переменного тока или 125 В постоянного тока
  • Аналоговые выходы:
    • Тип: 0-10 В постоянного тока
    • Максимальная нагрузка: 20 мА
  • Входы:
    • Мощность: 8-16 В постоянного тока
    • Сила тока: прибл. 15 мА при 12 В на закрытые входы
    • Тип: 4 x гальванически развязанных цифровых входа общего заземления с защитой от шума для сухих контактов или транзисторные выходы с открытым коллектором
    • Функции: назначение на соответствующий выход (Только переключатель, Переключатель + Диммирование, Следование, Моностабильный включен, Моностабильный выключен) или независимый
  • Соединение по шине:
    • Максимальная длина шины: 1000 м
    • Максимальное количество модулей на шине: 32 (127 со специальным чипом связи)
    • Тип: RS485 полудуплекс
    • Скорость передачи: 9600 Бод
    • Четность: Нет
    • Биты: 8
    • Стоповые биты: 1
• Терминалы: Винтовые клеммы для провода максимум 2.5 мм²
• Питание:
  • Основная сеть: 8-13.8 В постоянного тока, макс. 300 мА при 12 В
  • Входы: 8-16 В постоянного тока, макс. 60 мА при 12 В
  • Мощность для аналоговых выходов: 12-16 В, 80 мА
• Рабочая температура: 0 - 70 ?C
• Размеры (ШхВхГ): 157 х 86 х 57 мм (ширина блока 9 DIN)
• Вес: 0.3 кг
