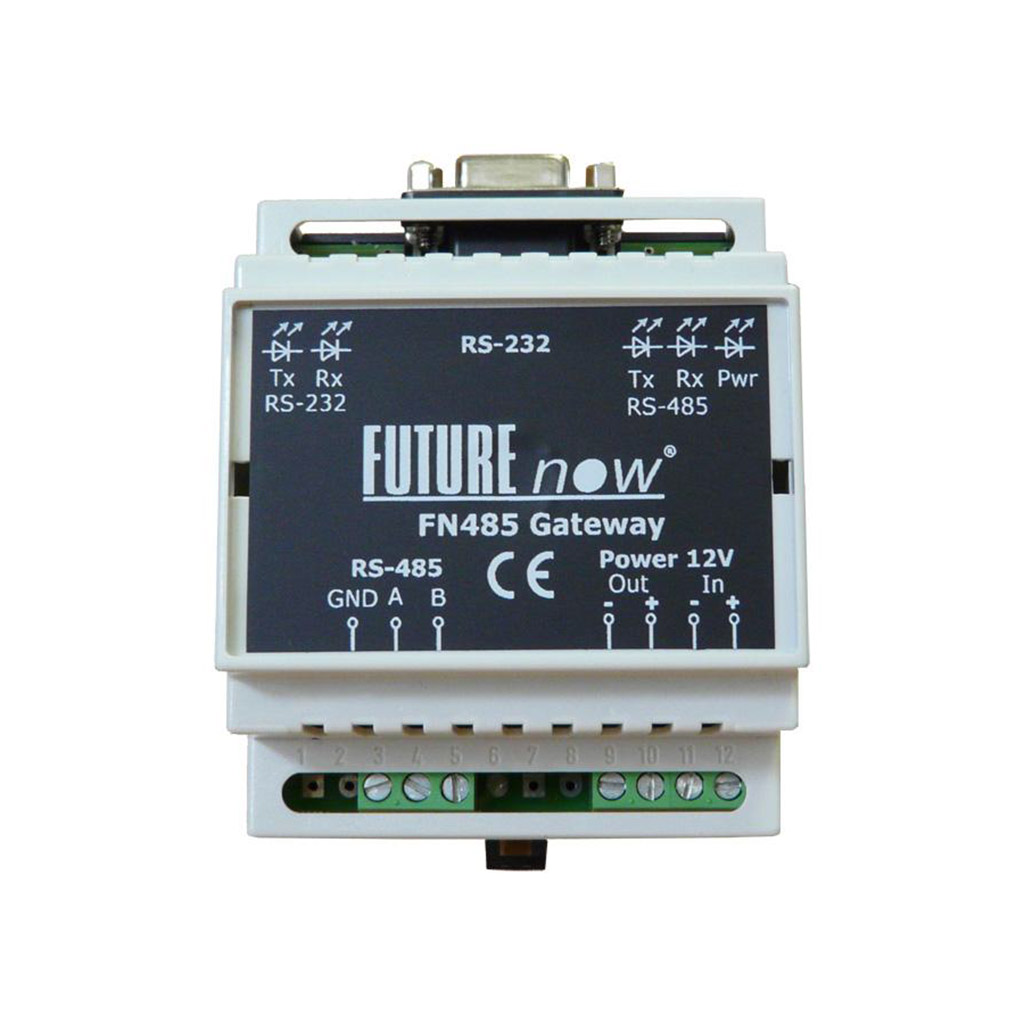

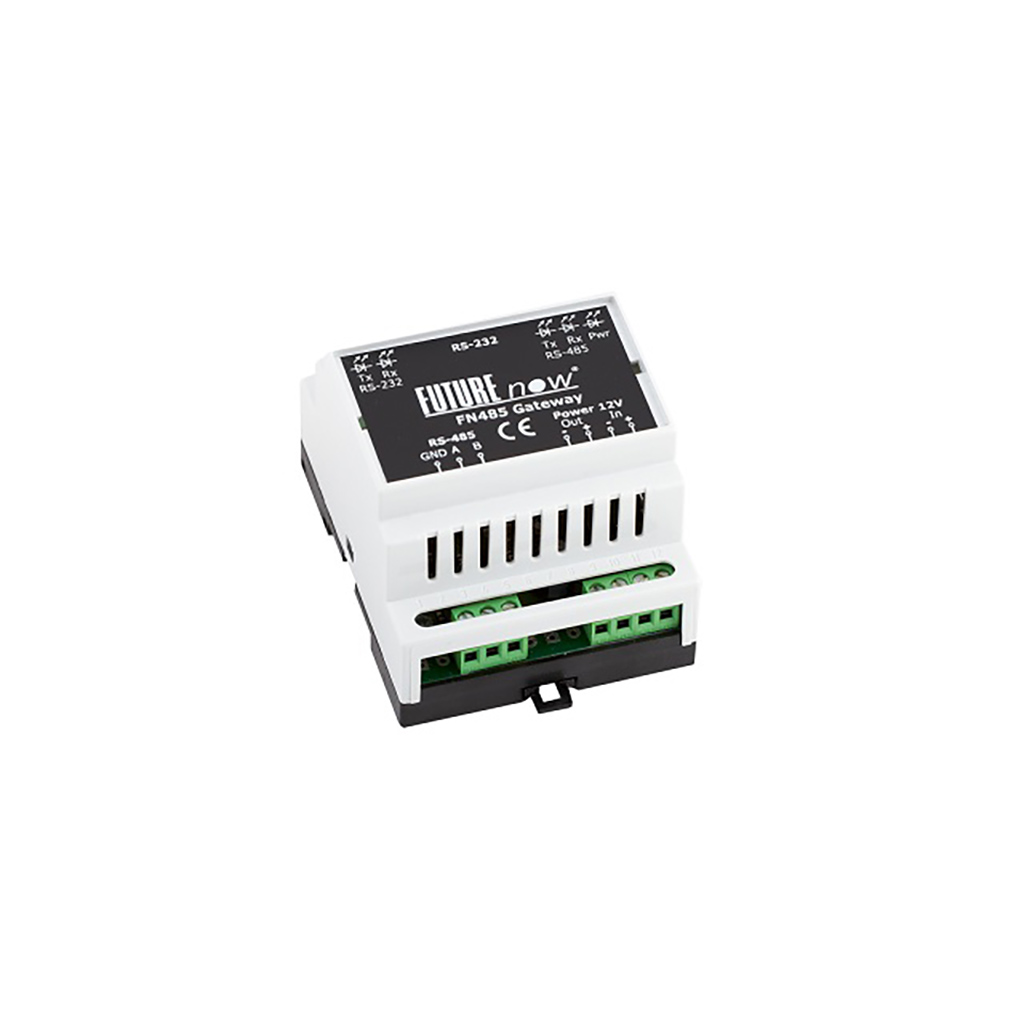

Шлюз FN485 Gateway 2: FN485/RS232 Bus Interface - шлюз между контроллерами автоматизации и шиной FN485

Описание:

Шлюз для интерфейсов RS485/RS232 P5 FN485 Gateway 2

FN485 Gateway 2 - это шлюз между контроллерами автоматизации и шиной FN485. Это не просто конвертор RS232/FN485, он преобразует архитектуру шины FN485 «ведущий/ведомый» в архитектуру шины с несколькими ведущими, управляемую событиями. Рекомендуется для установок, где требуется оперативная информация о состоянии входов и выходов модуля FN485.

В системе с центральным (главным) контроллером, контроллер обычно должен получать уведомления об изменениях состояния ввода/вывода модулей FN485.

Шина FN485 является шиной ведущий / ведомый, где только ведущее устройство может инициировать запросы, а все остальные модули шины (ведомые устройства) могут отвечать только на эти запросы. Следовательно, состояние входов и выходов модуля можно получить только путем непрерывного опроса шины FN485. Опрос шины означает посылку команд запроса состояния всем модулям в быстрой последовательности.

В реальных установках изменения состояния ввода/вывода модуля довольно редки по сравнению с частотой опроса, поэтому большинство ответов не будут содержать никакой новой информации. Однако, быстрый опрос необходим, чтобы система могла реагировать на изменения ввода/вывода в течение приемлемого периода времени. Например, когда датчик движения определяет движение, может потребоваться немедленное включение света без какой-либо задержки. Система с медленным откликом может вызвать раздражающую задержку у человека, ожидающего включения света в темноте.

Шлюз FN Gateway был разработан для проведения опроса и снятия этой задачи с контроллера.

Помимо опроса, FN Gateway также может маршрутизировать команды и ответы FN485 на модули FN485 и от них. Это означает, что, с точки зрения инструкций и запросов FN485, шлюз FN прозрачен, т.е. используется как обычный преобразователь RS232/RS485.

Чтобы снизить время отклика, не рекомендуется подключать более 20 модулей FN485 к одной шине. Однако в одной установке может быть больше шин, каждая из которых подключена к центральному контроллеру через другой FN Gateway.

Основные особенности

• Преобразует архитектуру ведущий-ведомый шины RS485 в систему, управляемую событиями
• 60 позиций памяти для программирования запросов
• Бесплатное программное обеспечение для ПК для программирования/получения запросов
• Оптически изолированная шина RS485, так что потенциально опасные скачки и перенапряжения, возникающие на шине, не могут повредить главный контроллер
• Совместимость с отраслевыми стандартами
• Простая в подключении двухпроводная шина с последовательным подключением

Технические характеристики P5 FN485 Gateway 2

• Тип: шлюз-конвертор сигнала
• Подключаемые типы шин: RS232/RS485
• Интерфейсы:
  • RS232:
    • 1 x D-Sub9 (мама)
    • Настройки соединения: 9600,N,8,1
  • RS485:
    • 3 контакта (A, B, GND)
    • Полудуплекс
    • Настройки соединения: 9600,N,8,1
    • Максимальная длина шины: 1000 м
    • Максимальное количество модулей на шине: 32 (127 со специальным чипом связи)
• Питание:
  • Вход: 12 В постоянного тока
  • 4 контакта (Вход +/- и Выход +/-)
• Рабочая температура: 0 - 70 ?C
• Размеры (ШхВхГ): 70 х 100 х 57 мм (ширина блока 4 DIN)
• Вес: 0.12 кг
