Контроллер FNIP-8x16A: 8-канальный релейный Ethernet модуль, для переключения любых нагрузок, встроенный веб-интерфейс и связь TCP/IP

Описание:

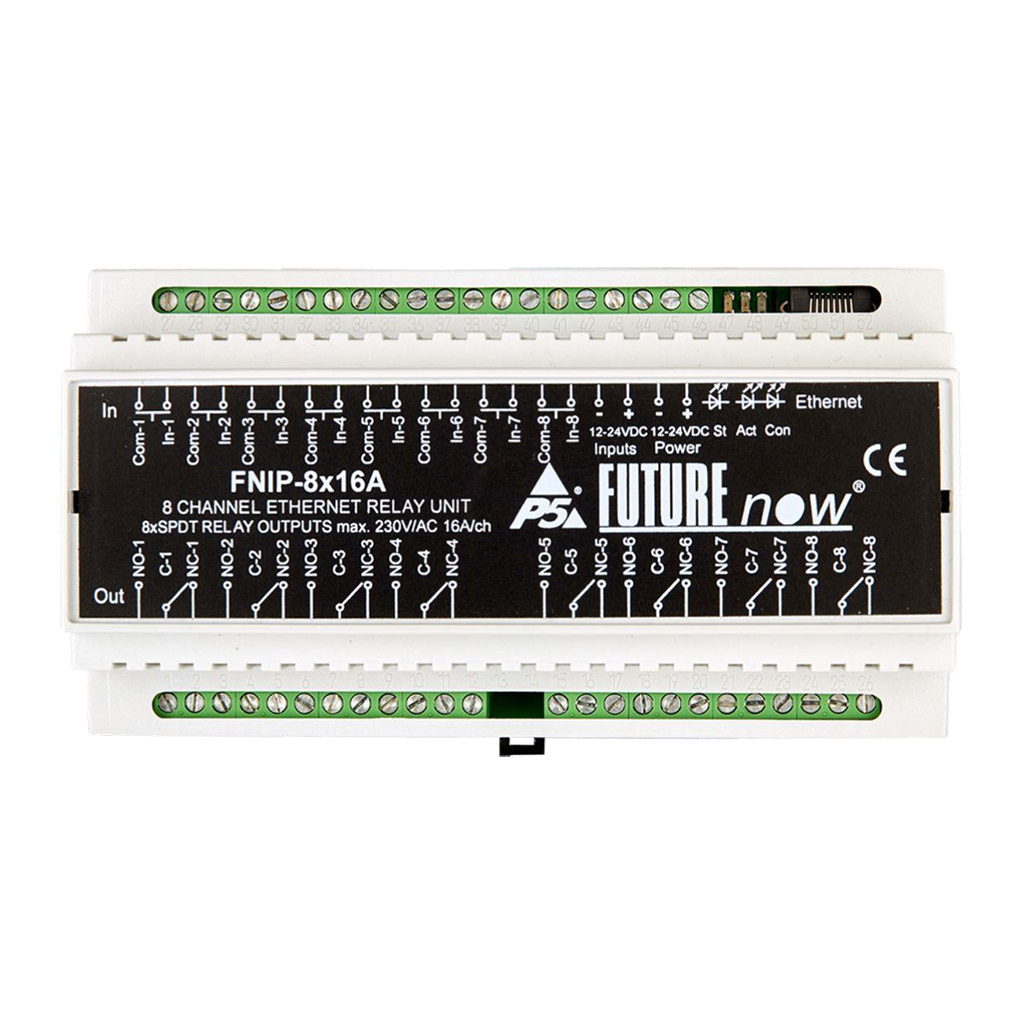

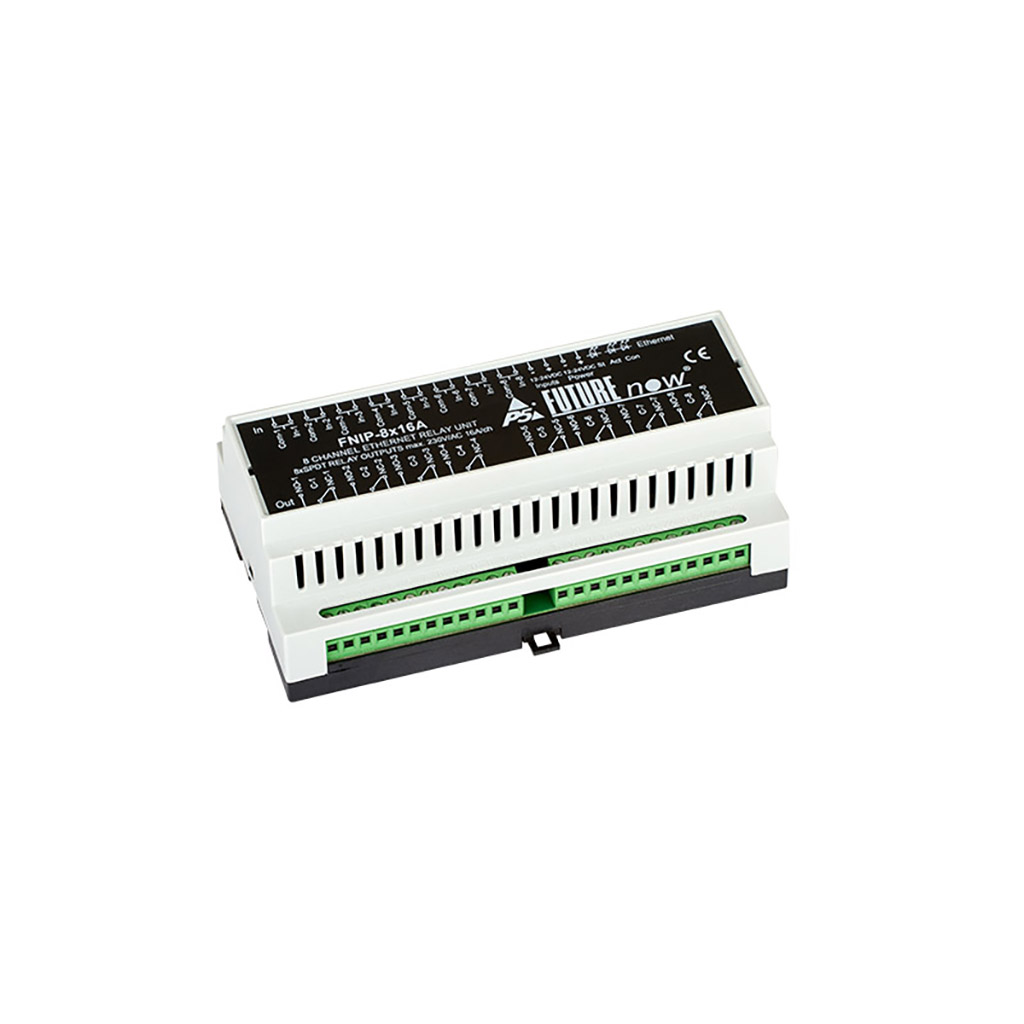

8-канальный релейный Ethernet модуль P5 FNIP-8x16A

8-канальный релейный Ethernet модуль FNIP-8x16A используется для переключения любых нагрузок, не превышающих выходные характеристики. Через встроенный веб-интерфейс и связь TCP/IP, выходами и входами можно управлять и отслеживать их со стандартных сетевых устройств, таких как компьютеры, смартфоны, веб-планшеты, локально или через сеть.

Модуль может использоваться независимо или как часть сложной системы управления в жилых и коммерческих установках.

В дополнение к выходам, релейный модуль FNIP-8x16A также имеет локальные входы для ручного управления, которые дают заказчику возможность использовать электрическую систему еще до установки центрального контроллера или постройки сети, предлагая автономную работу. Это также повышает надежность, так как работу реле через входы не выполняют никакие другие устройства.

Ручные входы обычно подключаются к настенным выключателям мгновенного действия или стандартным и работают аналогично традиционным выключателям света.

Входы также могут использоваться как независимые цифровые входы, например, для контроля состояния различных контактных датчиков или, если они подключены к запрограммированному выходу системы безопасности, ее состояние (поставлено/снято с охраны/тревога) может быть определено удаленно.

Основные особенности P5 FNIP-8x16A

• Универсальные сверхвыносливые релейные выходы для переключения любого типа нагрузки
• 8 выходов с сухими контактами 230 В/10 А SPDT (NO и NC)
• 8 гальванически изолированных многоцелевых цифровых входов для контактных датчиков и ручного управления
• Включение/выключение, тумблер и моностабильное переключение
• Стандартное крепление на DIN-рейку
• Доступны версии с питанием от 12 В и 24 В постоянного тока
• Автономная работа через локальные входы, даже без контроллера или подключения к сети
• Новый интерфейс TCP/IP предлагает удаленное и расширенное управление
• Встроенный веб-сервер для настройки, управления и мониторинга
• Цифровые входы также могут использоваться для контроля дверных/оконных контактов, датчиков движения, утечки воды и любых других типов сенсоров
• Работа через локальную компьютерную сеть или через Интернет
• Удаленное управление и мониторинг со смартфонов и планшетов с подключением к сети
• Несколько пользователей с разными правами доступа
• Связь TCP с помощью простых команд ASCII
• Автоматическая регистрация событий входов и изменений состояния выходов
• Обновление прошивки через LAN
• Совместимость с любыми переключателями мгновенного действия, доступными на рынке

Технические характеристики P5 FNIP-8x16A

• Тип: релейный молуль
• Интерфейсы:
  • Выходы:
    • Тип: 8 x SPDT NO, NC сухие контакты
    • Нагрузка:
      • максимум 16 А при 250 В переменного тока или 24 В постоянного тока для резистивных (cosfi = 1) нагрузок
      • максимум 8 А при 250 В переменного тока или 24 В постоянного тока для индуктивных (cos(fi) = 0.4) нагрузок
  • Входы: 8 x гальванически развязанных цифровых входов общего заземления с защитой от шума
  • Соединение:
    • Управление: TCP (простые команды ASCII TCP), встроенный веб-сервер, локальные входы (сухие контакты, мгновенные переключатели)
    • Режимы ввода: переключение, моностабильный, слежение за вводом, независимый
    • Приложения P5 для iOS/Android
    • Драйверы взаимодействия доступны для большинства систем
• Терминалы:
  • Винтовые клеммы для входов и выходов 2.5 мм²
  • Разъем Ethernet RJ45
• Питание:
  • Основная сеть: 10.8-36 В постоянного тока, макс. 340 мА при 12 В / макс. 170 мА при 24 В
  • Входы: 9-36 В постоянного тока, макс. 20 мА при 12 В / макс. 45 мА при 24 В
• Рабочая температура: 0 - 40 ?C
• Размеры (ШхВхГ): 157 х 86 х 57 мм (ширина блока 9 DIN)
• Вес: 0.38 кг
