Контроллер FNIP-4xSH: 4-канальный Ethernet-контроллер оконных жалюзи, для управления устройствами, оснащенными четырехпроводным двунаправленным двигателем переменного тока

Описание:

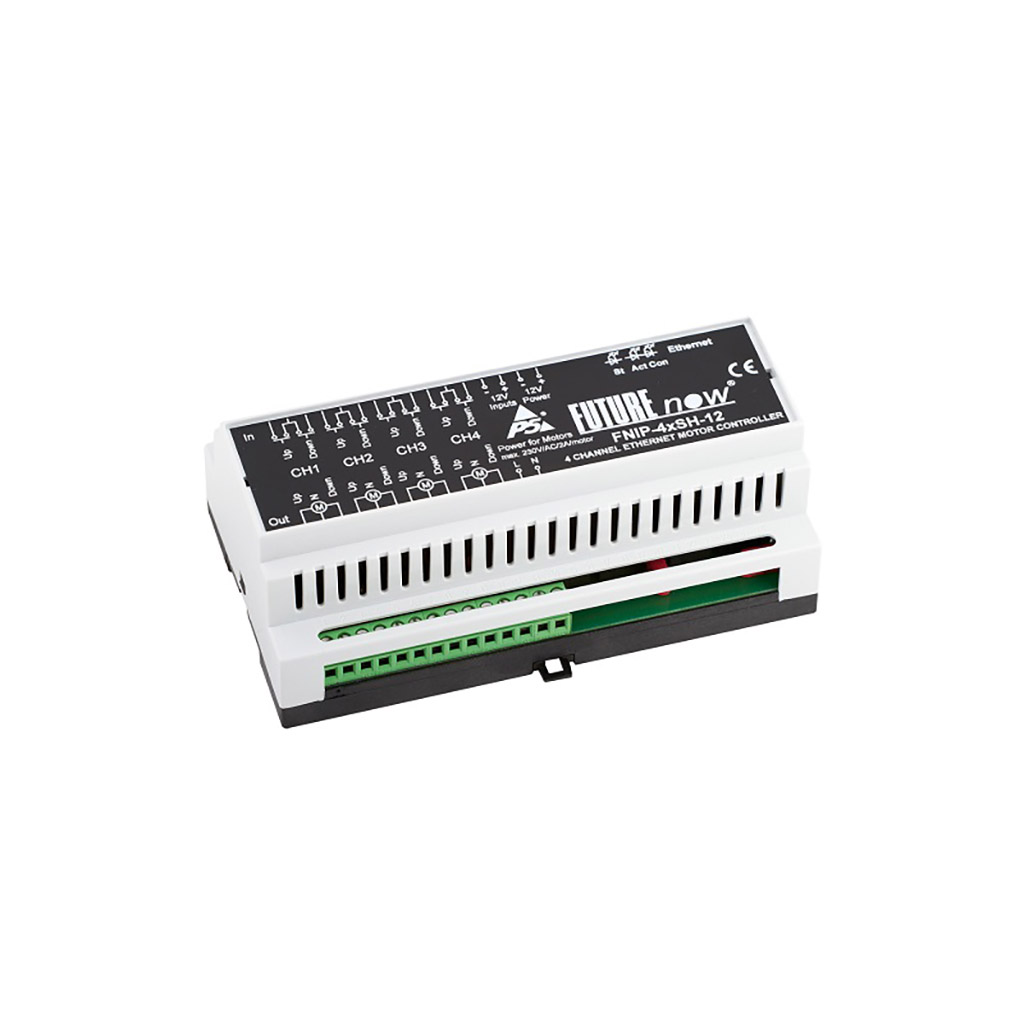

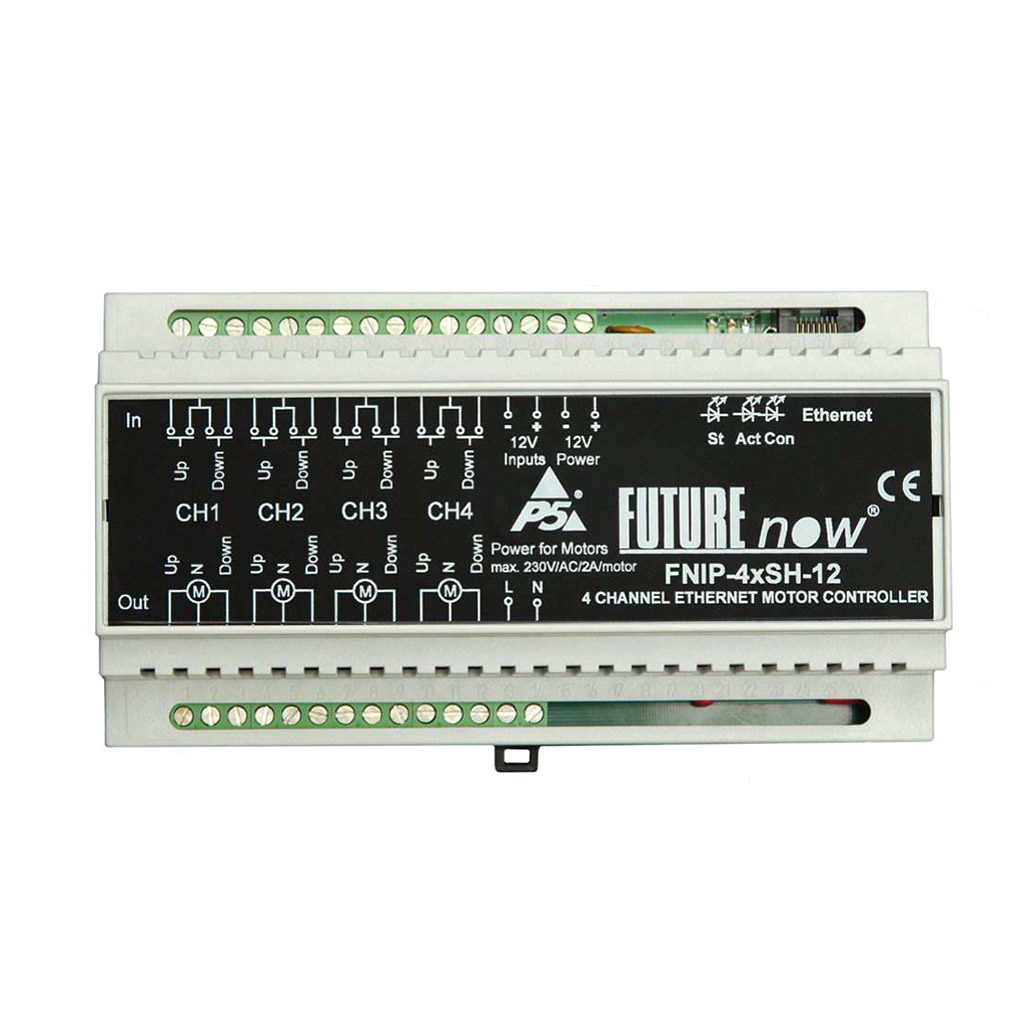

4-канальный Ethernet контроллер оконных штор и жалюзи P5 FNIP-4xSH

4-канальный Ethernet-контроллер оконных жалюзи FNIP-4xSH используется для управления моторизованными шторами, жалюзи, навесами и экранами для проекторов или любыми другими устройствами, оснащенными четырехпроводным двунаправленным двигателем переменного тока и встроенными концевыми выключателями. Двигателями можно управлять с любого сетевого устройства, например смартфонов и веб-планшетов, или через локальные входы модуля. Модуль может использоваться независимо или как часть сложной системы управления в жилых или коммерческих установках.

Помимо выходов, FNIP-4xSH также имеет локальные входы для ручного управления, которые дают заказчику возможность использовать систему еще до установки центрального контроллера или построения сети, предлагая автономную работу. Владелец дома может позже решить, какой контроллер или систему использовать. Это также повышает надежность, поскольку работа выходов через входы не зависит от контроллера или сетевых компонентов, которые обычно являются единственными точками отказа.

Локальные входы обычно подключаются к настенным выключателям мгновенного действия и работают аналогично традиционным выключателям света.

Входы также могут использоваться как независимые цифровые входы, например, для мониторинга состояния различных контактных датчиков или, если они подключены к запрограммированному выходу системы безопасности, ее состояние (поставлено/снято с охраны/ тревога) может быть определено удаленно.

Основные особенности P5 FNIP-4xSH

• Идеально подходит для управления моторизованными оконными шторами, проекционными экранами, навесами и т.д.
• 4 выхода для управления 4-мя четырехпроводными (вверх, вниз, нейтраль, заземление) двунаправленными двигателями переменного тока
• 4x2 (вверх/вниз) гальванически изолированных цифровых входа для контактных датчиков или ручного управления
• Задержка при изменении направления для защиты мотора
• Механический и электронный запор, предотвращающий одновременное движение двигателя в обоих направлениях
• Команды "Вверх", "Вниз", "Стоп" и "Перейти в определенное положение"
• Регулируемое время работы двигателя вверх и вниз
• Отдельные входы питания для двигателей с различными требованиями к напряжению
• Индикация «Двигатель в движении»
• Индикация положения в процентах
• Доступны версии с питанием от 12 В и 24 В постоянного тока
• Автономная работа через локальный вход, даже без контроллера или сетевого подключения
• Цифровые входы также могут использоваться для контроля контактов двери/окна, движения, утечки воды и любого другого типа датчика
• Бесплатные мобильные приложения
• Встроенный веб-сервер для настройки, управления и мониторинга
• Несколько пользователей с разными правами доступа
• Автоматическая передача отчета об изменении состояния входа и выхода
• Обновление прошивки через LAN
• Стандартное крепление на DIN-рейку

Технические характеристики P5 FNIP-4xSH

• Тип: контроллер
• Интерфейсы:
  • Выходы:
    • Тип: 4 x релейных выхода Вверх/Вниз
    • Нагрузка: макс. 4 х 2 А при 230 В переменного тока, для индуктивных (cos(fi)=0.4) нагрузок
  • Входы:
    • Мощность: 8-16 В постоянного тока
    • Сила тока: прибл. 15 мА при 12 В на закрытые входы
    • Тип: 4x2 гальванически развязанные, шумозащищенные цифровые входы с общей "землей" для сухих контактов
    • Функции: Назначены на соответствующие выходы (Вверх/Вниз/Стоп) или независимые
• Соединение:
  • Ethernet 10 Мбит/с через разъем RJ45
  • Простые команды TCP на основе ASCII через порт 7078
  • Количество сокетов, которые могут быть открыты одновременно: 2
  • HTTP через встроенный веб-сервер
  • Приложения P5 для iOS/Android
  • Драйверы взаимодействия доступны для большинства систем
• Терминалы:
  • Винтовые клеммы для входов и выходов 2.5 мм²
  • Разъем Ethernet RJ45
• Питание:
  • FNIP-4xSH-12:
    • Основная сеть: 9-13.8 В постоянного тока, макс. 330 мА при 12 В (когда все моторы в режиме опускания и установлена связь)
    • Входы: 8-16 В постоянного тока, макс. 80 мА при 12 В
  • FNIP-4xSH-24:
    • Основная сеть: 18-27 В постоянного тока, макс. 250 мА при 24 В (когда все моторы в режиме опускания и установлена связь)
    • Входы: 10-25 В постоянного тока, макс. 90 мА при 24 В
• Рабочая температура: 0 - 40 ?C
• Влажность: до 93% (без конденсации)
• Размеры (ШхВхГ): 157 х 86 х 57 мм (ширина блока 9 DIN)
• Вес: 0.38 кг
