Контроллер FNIP-6x2AD: 6-канальный интеллектуальный с Ethernet диммер, «все в одном», может управлять осветительными нагрузками, подключенными прямо к его выходам

Описание:

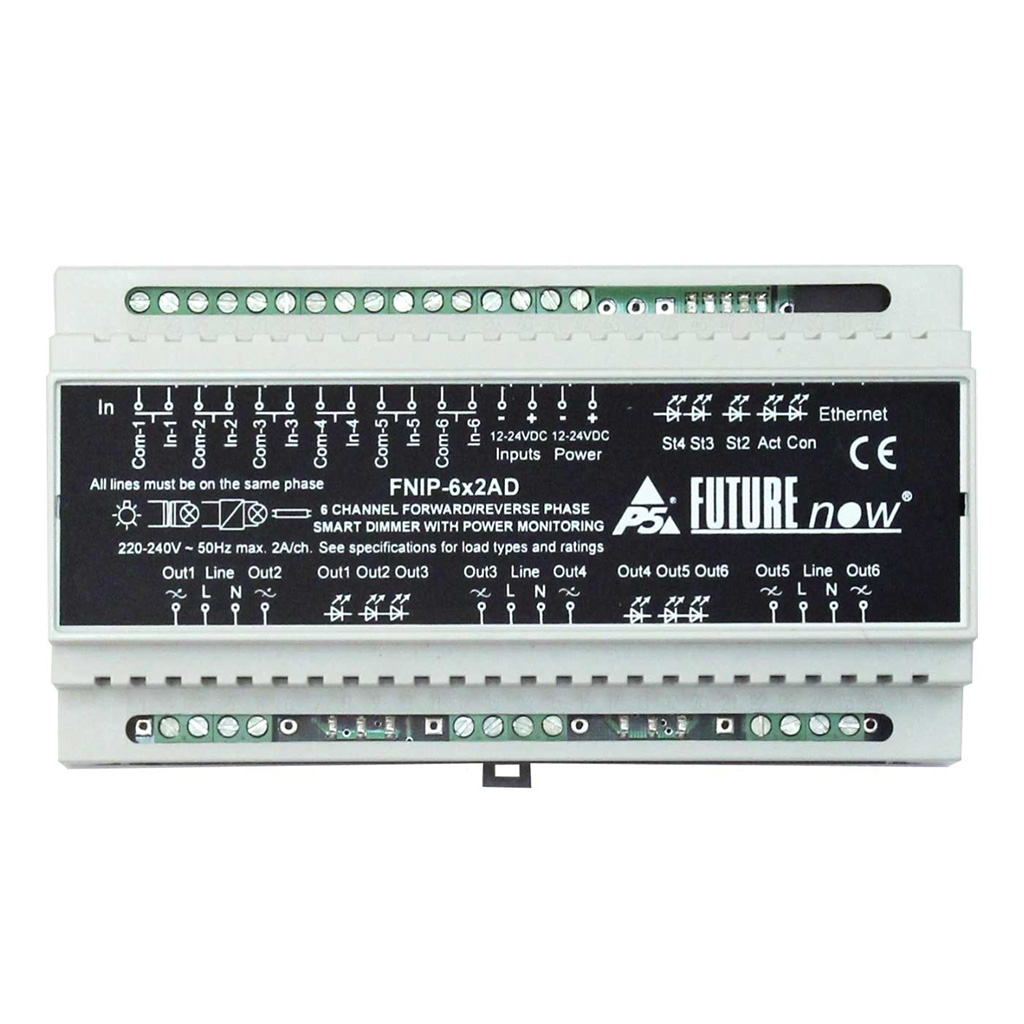

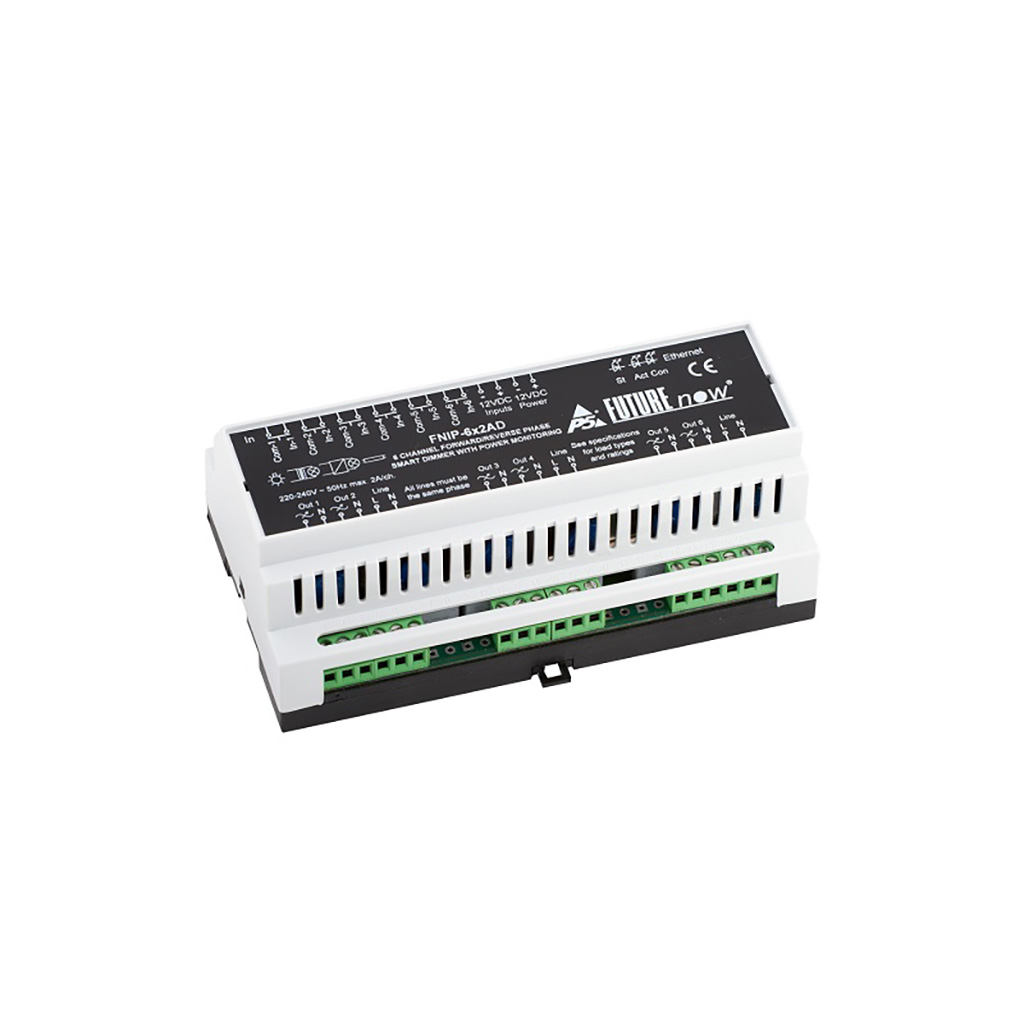

6-канальный интеллектуальный Ethernet диммер P5 FNIP-6x2AD

P5 FNIP-6x2AD - это 6-канальный интеллектуальный диммер с Ethernet, который может работать как в режимах переднего, так и заднего фронта. С его помощью можно регулировать яркость или переключать все типы нагрузки, будь то резистивная, емкостная или индуктивная. Выходами можно управлять с любого сетевого устройства, например, со смартфонов и веб-планшетов. Он даже измеряет потребляемую мощность на выходах.

Устройства, подключенные к FNIP-6X2AD, могут управляться и контролироваться со стандартных сетевых устройств, таких как компьютеры, смартфоны или планшеты, локально или через Интернет.

FNIP-6X2AD поддерживает режимы затемнения по задней и передней кромке. Он справляется практически с любой световой нагрузкой, которая может вам понадобиться. Помимо выходов, FNIP-6x2AD предоставляет локальные входы для каждого канала.

Использование локальных входов повышает общую надежность системы. При возникновении сетевых или программных ошибок управление освещением по-прежнему может осуществляться через локальные входы.

Кроме того, после установки модулей FNIP-6x2AD светом можно управлять через локальные входы. Владелец дома может позже решить, какой контроллер или систему использовать. Локальные входы обычно подключаются к настенным выключателям мгновенного действия и функционируют аналогично традиционным выключателям света.

Входы также могут использоваться как независимые цифровые входы для удаленного мониторинга. Состояние различных датчиков, таких как датчик протечки воды или дверных контактов, или даже выход системы безопасности (постановка/снятие с охраны/тревога) могут быть определены дистанционно.

Основные особенности P5 FNIP-6x2AD

• Универсальный диммер
• 6 выходов для переключения и затемнения 6 цепей освещения
• 6 гальванически изолированных цифровых входов для контактных датчиков или ручного управления
• Защита от перегрева (как программная, так и аппаратная)
• Переключение любых типов нагрузки
• Регулировка яркости как по заднему, так и по переднему фронту (регулировка резистивных, емкостных и индуктивных нагрузок)
• Автоматическое определение типа нагрузки
• Переключение (включение/выключение) любых нагрузок
• Возможность объединения двух выходов для увеличения мощности
• Стандартное крепление на DIN-рейку
• Измерение напряжения, частоты, энергопотребления и температуры
• 100 уровней яркости (аппаратное разрешение 800 уровней)
• Предустановленный уровень диммирования - выходы перейдут на этот уровень при включении
• Память уровня затемнения (если предустановленный уровень затемнения установлен на ноль) - модули вызывают свой последний уровень затемнения при следующем включении
• Регулируемый минимальный и максимальный уровни затемнения
• Регулируемая скорость нарастания
• Встроенный веб-сервер для настройки, управления и мониторинга
• Удаленное управление и мониторинг со смартфонов и планшетов с подключением к сети
• Несколько пользователей с разными правами доступа
• Обновление прошивки через LAN
• Совместимость с любыми переключателями мгновенного действия, доступными на рынке

Технические характеристики P5 FNIP-6x2AD

• Тип: диммер
• Интерфейсы:
  • Выходы:
    • Тип: 6 х выходов Live
    • Нагрузка:
      • Лампы накаливания, галогенные лампы 230 В: макс. 750 Вт
      • Люминесцентные лампы и электронные трансформаторы низкого напряжения: макс. 500 Вт
      • Компактные люминесцентные лампы: макс. 400 Вт
      • Светодиоды: макс. 250 Вт
      • Все каналы вместе: макс. 3000 Вт
      • Вышеуказанные значения действительны при температуре окружающей среды 25 °C
  • Входы:
    • 6 х гальванически изолированных, шумозащитных цифровых входов общего заземления для сухих контактов или транзисторные выходы с открытым коллектором
    • Функции: назначены соответствующему выходу (Переключатель, Следование, Моностабильный) или Независимый
  • Соединение:
    • Ethernet 10 Мбит/с через разъем RJ45
    • Простые команды TCP на основе ASCII через порт 7078, количество сокетов, которые могут быть открыты одновременно: 4
    • HTTP через встроенный веб-сервер
    • Приложения P5 для iOS/Android
    • Драйверы взаимодействия доступны для большинства систем
• Терминалы:
  • Винтовые клеммы для входов и выходов 2.5 мм²
  • Разъем Ethernet RJ45
• Питание:
  • Основная сеть: 9-24 В постоянного тока, макс. 80 мА при 12 В
  • Линейная клемма: 220-240 В +/-10% переменного тока, 50/60 Гц, макс. 15 мА при 230 В
  • Входы: 9-24 В постоянного тока, макс. 30 мА при 24 В
• Рабочая температура: 0 - 40 ?C
• Размеры (ШхВхГ): 157 х 86 х 57 мм (ширина блока 9 DIN)
• Вес: 0.48 кг
