Контроллер FNIP-12xMZT: 12-зонный программируемый термостат с аналоговыми входами и релейными выходами NO

Описание:

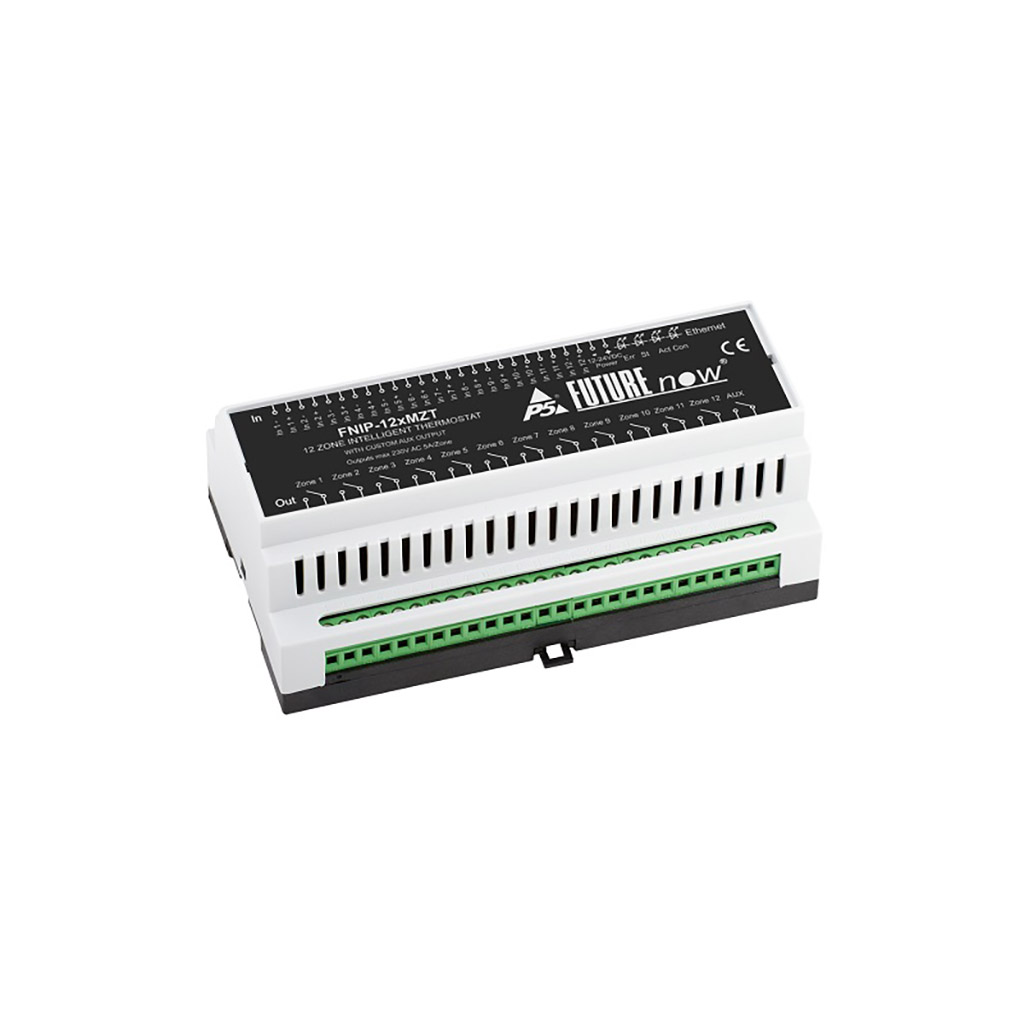

12-зонный программируемый термостат P5 FNIP-12xMZT

FNIP-12xMZT - это 12-зонный программируемый термостат с аналоговыми входами и релейными выходами “NO”. Уставки и расписания можно настроить с помощью встроенного веб-интерфейса или команд TCP/IP. Релейный выход AUX можно использовать для управления котлом.

Для чего нужен модуль FNIP-12xMZT?

Вы можете представить FNIP-12xMZT как 12 отдельных программируемых термостатов в одном корпусе для монтажа на DIN-рейку. Термостаты не имеют дисплея, температуры можно считывать дистанционно, уставки и программу можно установить через веб-интерфейс модуля или команд TCP/IP. Вам больше не нужны громоздкие ящики на стенах. Вы можете контролировать отопление и охлаждение своего дома с телефона.

Как работает модуль?

Температуры измеряются датчиками температуры, подключенными ко входам. Поддерживается широкий спектр аналоговых датчиков, используемых в промышленности. Выходы имеют нормально разомкнутые релейные контакты для включения/выключения клапанов отопления/охлаждения.

Каждый термостат можно использовать как в режиме нагрева, так и в режиме охлаждения. Если вам нужен автоматический термостат, который может управлять как нагревом, так и охлаждением одновременно, без ручного изменения режима, это также возможно. В этом случае для одного термостата необходимы два выходных канала: один для управления нагревом, а другой - для управления охлаждением. Второй выходной канал необходимо отвести от другого (следующего) термостата. Это означает, что в модуле будет всего на один термостат меньше.

Поскольку уставки и программа хранятся в модуле, ваше отопление и охлаждение будут продолжать работать, даже если сеть или главный контроллер не работают.

Основные особенности P5 FNIP-12xMZT

• Устройство скрыто из виду - больше никаких громоздких коробок на стенах
• 12 входов для большинства типов аналоговых датчиков температуры: PT1000, PTC 1K-47K, NTC 1K-47K
• 12 релейных выходов «NO» для управления клапанами
• Режимы нагрева и охлаждения
• Программируемое дополнительное реле - идеально для управления котлом
• Автономная работа - уставка и время сохраняются, решение принимается в модуле
• Протокол связи TCP (API) с простыми командами ASCII
• Уставка регулируется через TCP/IP
• Плановые программы отопления и охлаждения
• Выходы и входы температуры также могут использоваться отдельно
• Бесплатные мобильные приложения
• Несколько пользователей с разными правами доступа
• Автоматическая передача отчета об изменении состояния входа и выхода
• Обновление прошивки через LAN
• Монтаж на DIN-рейку

Технические характеристики P5 FNIP-12xMZT

• Тип: термостат с релейными выходами
• Интерфейсы:
  • Выходы:
    • Тип: 12 x SPST NO, сухие контакты
    • Нагрузка: максимум 5 А при 250 В переменного тока или 30 В постоянного тока для резистивных (cos(fi)=1) нагрузок
    • Нагрузка: максимум 2 А при 250 В переменного тока или 30 В постоянного тока для индуктивных (cos(fi)=0.4) нагрузок
  • Входы: 12 x аналоговых температурных датчиков (PT100-1000, NI1000-10000, PTC 1K-47K, NTC 1K-47K, KTY)
• Соединение:
  • Управление: TCP (простые команды ASCII TCP), встроенный веб-сервер, локальные входы для мгновенных переключателей
  • Режимы ввода: Обогрев, Охлаждение, Авто, Независимый
  • Приложения P5 для iOS/Android
  • Драйверы взаимодействия доступны для большинства систем
• Терминалы:
  • Винтовые клеммы для входов 1.5 мм²
  • Винтовые клеммы для выходов 2.5 мм²
  • Разъем Ethernet RJ45
• Питание:
  • Основная сеть: 10.8-36 В постоянного тока, макс. 280 мА при 12 В / макс. 150 мА при 24 В
• Рабочая температура: 0 - 40 ?C
• Влажность: до 93% (без конденсации)
• Размеры (ШхВхГ): 157 х 86 х 57 мм (ширина блока 9 DIN)
• Вес: 0.28 кг
