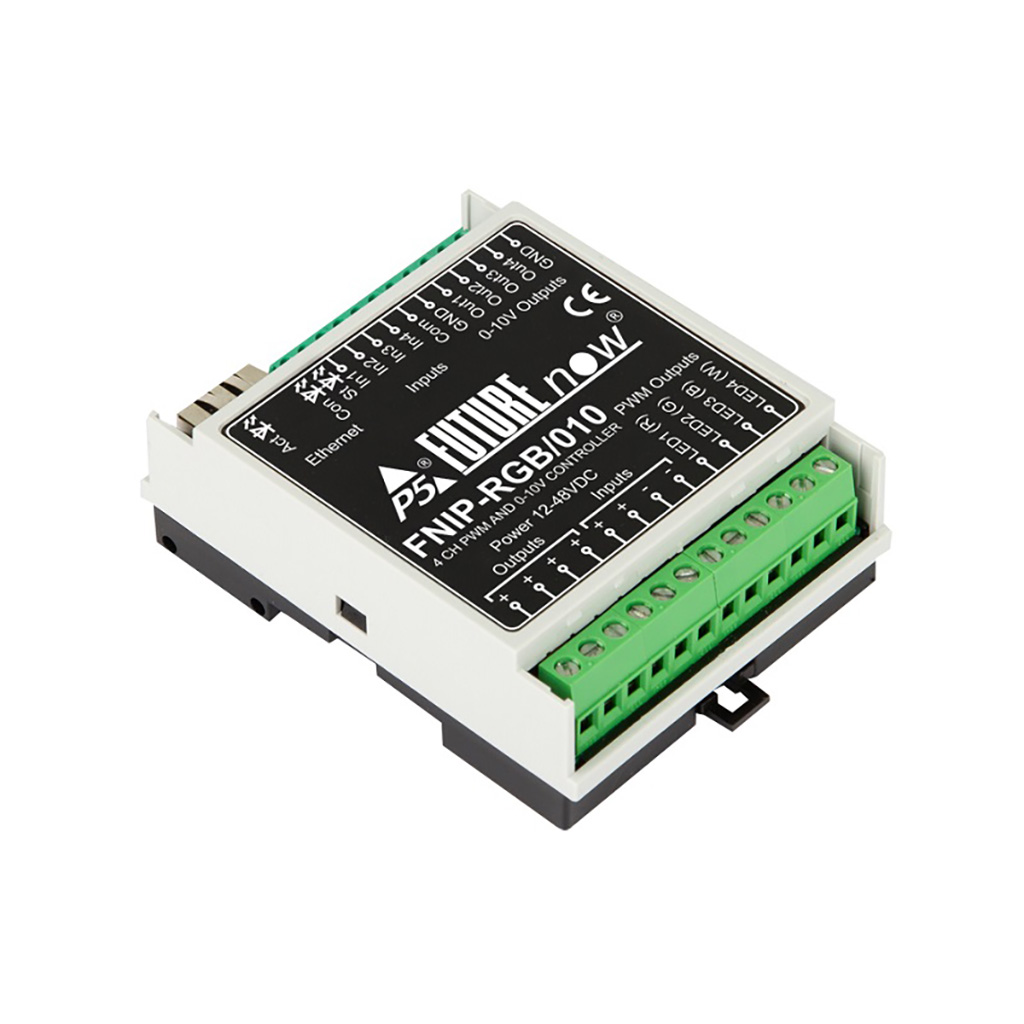

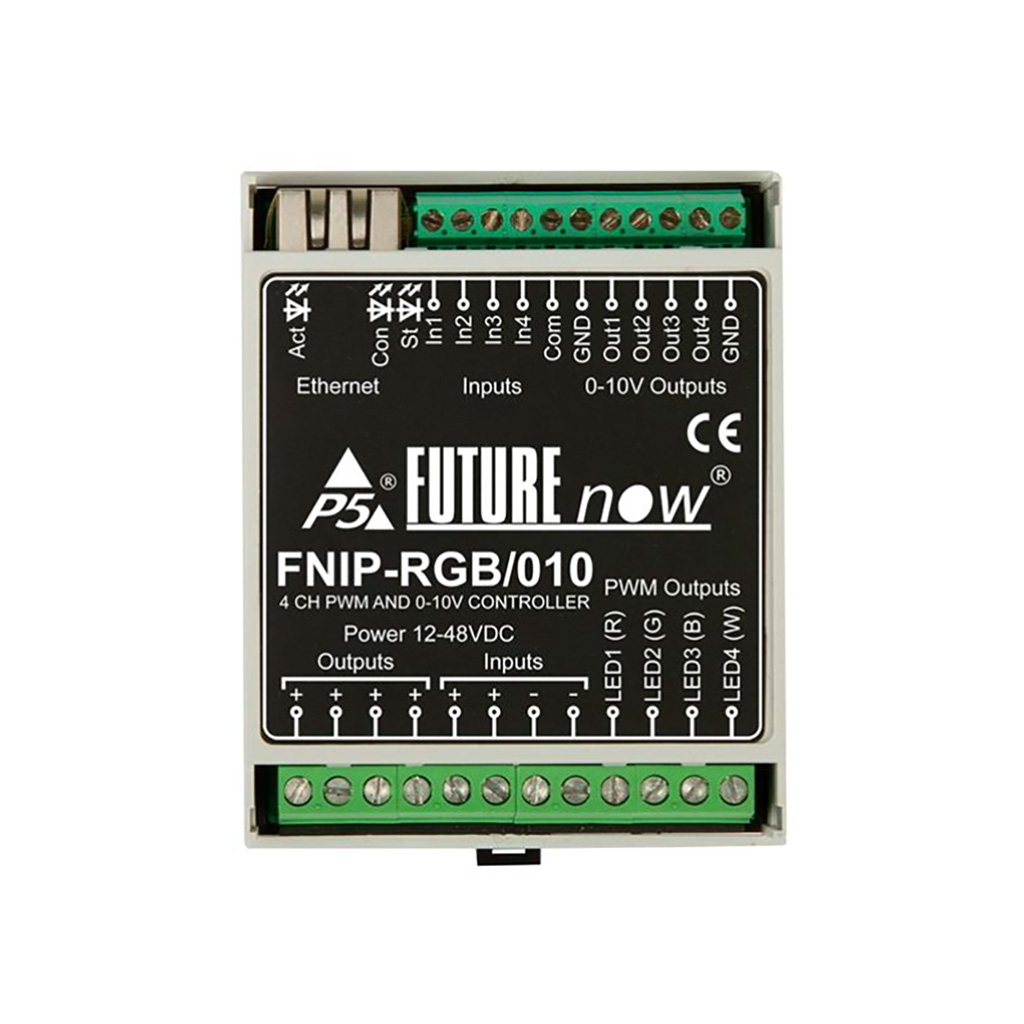

Контроллер FNIP-RGB/010: 4-канальный светодиодный RGB(W) Ethernet диммер с секцией аналогового вывода

Описание:

4-канальный светодиодный RGB(W) Ethernet диммер с секцией аналогового вывода P5 FNIP-RGB/010

FNIP-RGB/010 используется для переключения и регулировки яркости светодиодных лент низкого напряжения с использованием метода ШИМ при постоянном напряжении. Также имеется аналоговый выход 0–10 В для каждого канала, который работает вместе с выходом ШИМ. Выходы могут управляться через локальные входы и через сеть с помощью команд TCP/IP или встроенный веб-интерфейс.

Локальные входы дают заказчику возможность использовать систему еще до установки центрального контроллера или построения сети, предлагая автономную работу. Владелец дома может позже решить, какой контроллер или систему использовать. Это также повышает надежность, поскольку работа выходов не зависит от других устройств. Если возникнут сетевые или программные ошибки, освещение останется управляемым. Эти входы также могут использоваться как независимые цифровые входы для удаленного мониторинга различных датчиков, таких как датчик протечки воды или дверные контакты, или даже выход системы безопасности (постановка/снятие с охраны/тревога).

Локальные входы обычно подключаются к настенным выключателям мгновенного действия и работают аналогично традиционным выключателям света. Входы также можно использовать для вызова заранее определенных сценариев.

FNIP-RGB/010 подключается к сети через разъем RJ45 Ethernet.

Основные особенности P5 FNIP-RGB/010

• 4-канальное управление одноцветным светодиодным освещением или одноканальное управление RGB(W)
• 4 управляющих выхода 0-10 В для клапанов, вентиляторов, освещения и т. д.
• 4 оптически изолированных универсальных цифровых входа для контактных датчиков и ручного управления
• Простое подключение светодиодов (питание распределяется внутри модуля)
• Поддержка одноцветных светодиодных, RGB и RGBW лент
• Переключение выходов, вызов основных цветов и выбор любого цвета можно выполнить с помощью ручного ввода
• 255 уровней яркости
• 24-битная глубина цвета
• Палитра цветов для простой настройки выходного цвета
• Смена цветов с регулируемой скоростью
• Предустановленный уровень диммирования - выходы перейдут на этот уровень при включении
• Память уровня затемнения - выходы запоминают последний уровень затемнения, при следующем включении индикаторы вернутся к последнему запомненному значению
• Регулируемые минимальный и максимальный уровни затемнения
• Регулируемая скорость нарастания
• Автономная работа через локальный вход, даже без контроллера или сетевого подключения
• Цифровые входы также могут использоваться для контроля контактов двери/окна, движения, утечки воды и любого другого типа датчика
• Бесплатные мобильные приложения
• Встроенный веб-сервер для настройки, управления и мониторинга
• Несколько пользователей с разными правами доступа
• Автоматическая передача отчета об изменении состояния входа и выхода
• Обновление прошивки через LAN
• Монтаж на DIN-рейку

Технические характеристики P5 FNIP-RGB/010

• Тип: интеллектуальный RGB(W) диммер с аналоговым выводом
• Интерфейсы:
  • Выходы:
    • 0-10 В: 4 канала, нагрузка макс. 20 мА на канал
    • RGB(W): 4 канала, нагрузка макс. 8 А на канал, 12-48 В постоянного тока
  • Входы: 4 x оптически изолированных шумозащищенных цифровых входа с общей "землей"
• Соединение:
  • Управление: TCP (простые команды ASCII TCP), встроенный веб-сервер, локальные входы (сухие контакты, мгновенные переключатели)
  • Режимы ввода: Переключение, Моностабильный, Отслеживание ввода, RGB, Сценарий в открытом режиме, Сценарий в закрытом режиме, Независимый
  • Приложения P5 для iOS/Android
  • Драйверы взаимодействия доступны для большинства систем
• Терминалы:
  • Винтовые клеммы для входов и контрольных выходов 0-10 В: 1.5 мм²
  • Винтовые клеммы для силовых выходов и выходов контроля RGB(W): 2.5 мм²
  • Разъем Ethernet RJ45
• Питание:
  • Основная сеть: 12-48 В постоянного тока, макс. 160 мА при 12 В / макс. 97 мА при 24 В / макс. 80 мА при 48 В
• Рабочая температура: 0 - 40 ?C
• Влажность: до 93% (без конденсации)
• Размеры (ШхВхГ): 70 х 86 х 32 мм (ширина блока 4 DIN)
• Вес: 0.096 кг
