Цифровий аудіоінтерфейс Audio-gd DI-24HE MCLK (Master clock)

Цифровий аудіоінтерфейс Audio-gd DI-24HE MCLK (Master clock)

• Вбудований USB-інтерфейс Amanero з підтримкою до PCM 384 кГц / DSD512
• Унікальний вбудований рекуперативний блок живлення
• Подвійний тактовий генератор Accusilicon AS318B з частотами 90 і 98 МГц
• Входи та виходи тактового сигналу 10 МГц 50/75 Ом
• Вбудований генератор 10 МГц і процесор придушення джитера/фазового шуму
• Вихід HDMI I²S (IIS) підтримує формати PCM і DSD
• Повністю ізольований інтерфейс USB, тактові входи, а також усі виходи
• Оснащений процесором FPGA, який підтримує оновлення програмної конфігурації за допомогою ПК
• Трансформатор R-Core і 13 груп блоків живлення для незалежного живлення різних ланцюгів
• Всі вихідні ланцюги живляться від джерел класу А для найкращого аналогового звучання

Audio-gd DI-24HE – найсучасніший конвертер USB Audio у цифрові інтерфейси аудіо. Це втілення аудіоінновацій, що революціонізує ваші можливості прослуховування цифрового аудіо. Завдяки універсальному набору аудіовиходів, таким як AES/EBU, RCA Coaxial та I²S HDMI, цей конвертер гарантує бездоганну сумісність з різноманітними пристроями.

Цифровий інтерфейс Audio-GD DI-24HE базується на USB-модулі Amanero Combo 384, з'єднаному з парою тактових генераторів Accusilicon 90/98 МГц. Схема розроблена таким чином, щоб запропонувати безліч варіантів стратегій використання тактової частоти: роботу з внутрішнім тактовим генератором, використання зовнішнього тактового генератора (режим «slave») або передача сигналу внутрішнього тактового генератора на сторонній пристрій (режим «master»). Такий тип пристрою дає змогу інтегрувати його у найсучасніші аудіосистеми.

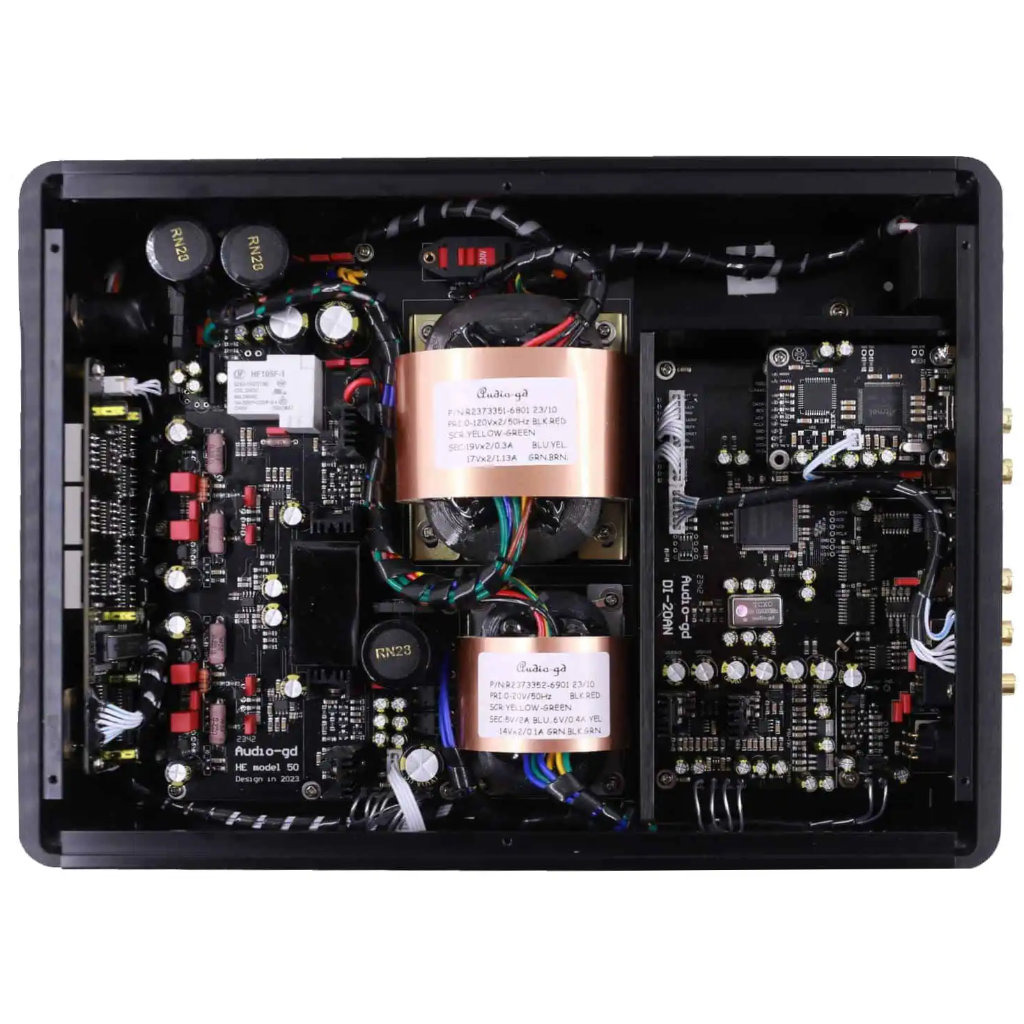

Унікальна повністю аналогова технологія регенеративного живлення

Серія пристроїв Audio-gd із суфіксом «HE» використовує технологію рекуперативного живлення, яка пройшла широкий цикл тестувань і досліджень, щоб досягти своєї нинішньої неймовірної ефективності.

Рекуперативне джерело живлення – це власний генератор, вбудований в пристрій, який може забезпечити ідеальне живлення для всіх компонентів пристрою. Він може максимально відфільтрувати перешкоди мережі електроживлення, забезпечити надчисте живлення аудіокомпонентів та відновити мелодійний низькочастотний і високочастотний аналоговий сигнал, набагато краще, ніж зовнішній цифровий процесор живлення, не кажучи вже про пасивний розетковий LC-фільтр.

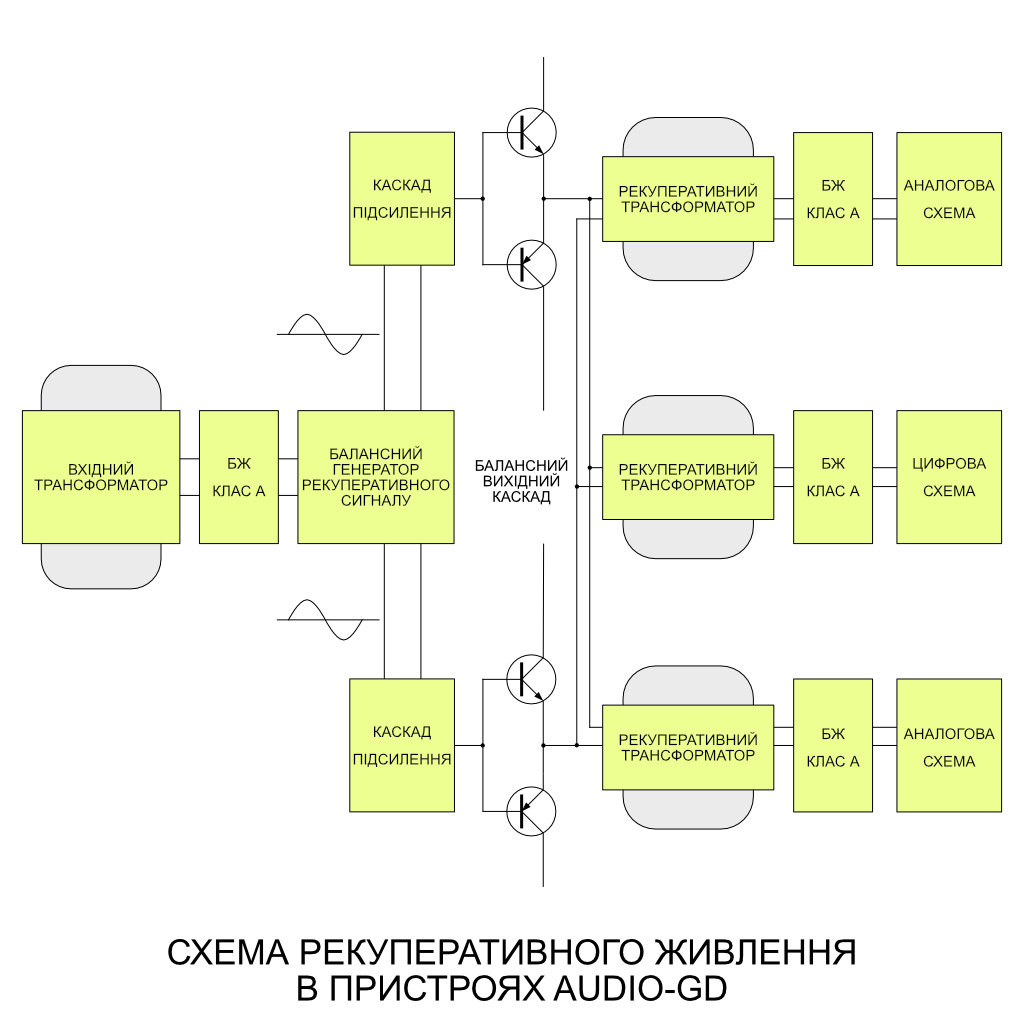

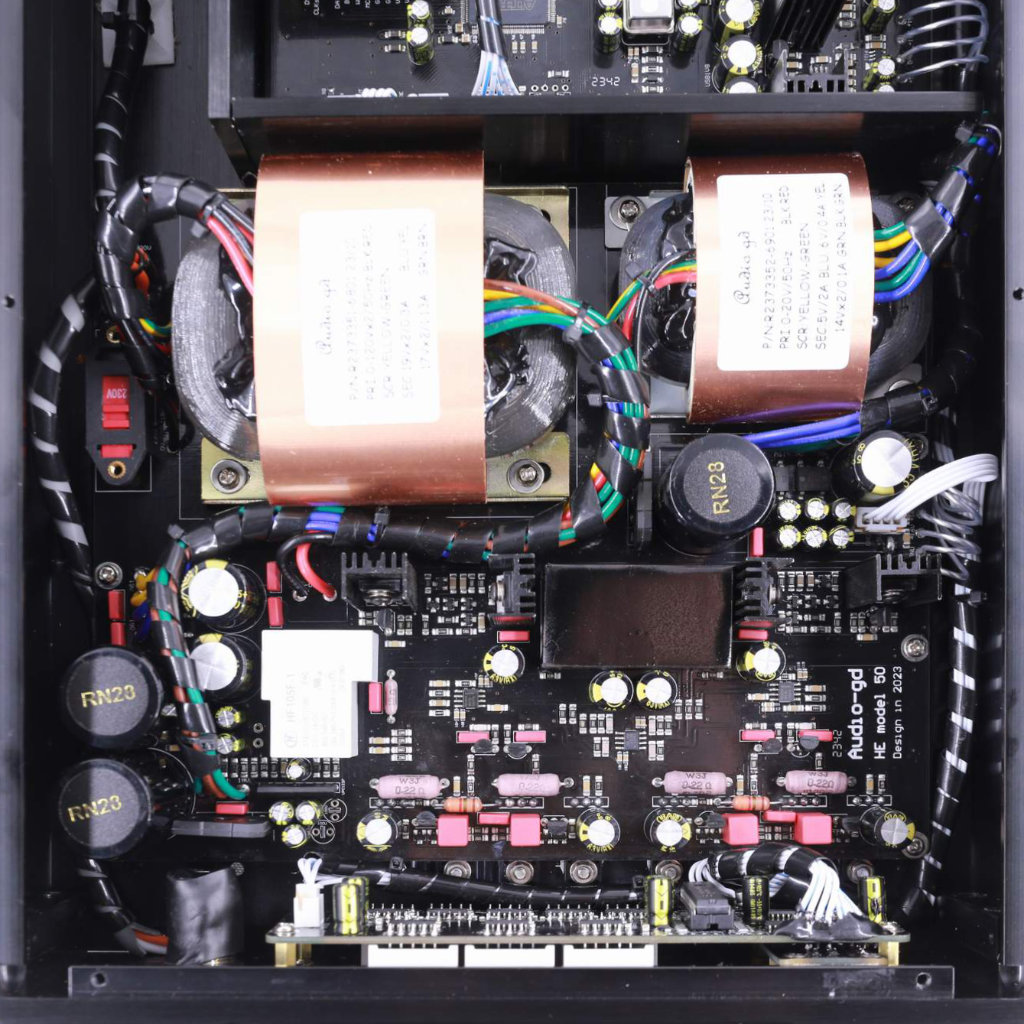

При реалізації рекуперативного джерела живлення змінна напруга з мережі перетворюється на постійну у вхідному трансформаторі, потім, через паралельне стабілізоване джерело живлення класу А, подається на генератор та каскад підсилення рекуперативного сигналу. І генератор рекуперативної форми сигналу, і каскад живляться від стабілізованого джерела живлення класу А, тому на їхню роботу не впливають зміни в електромережі та перешкоди.

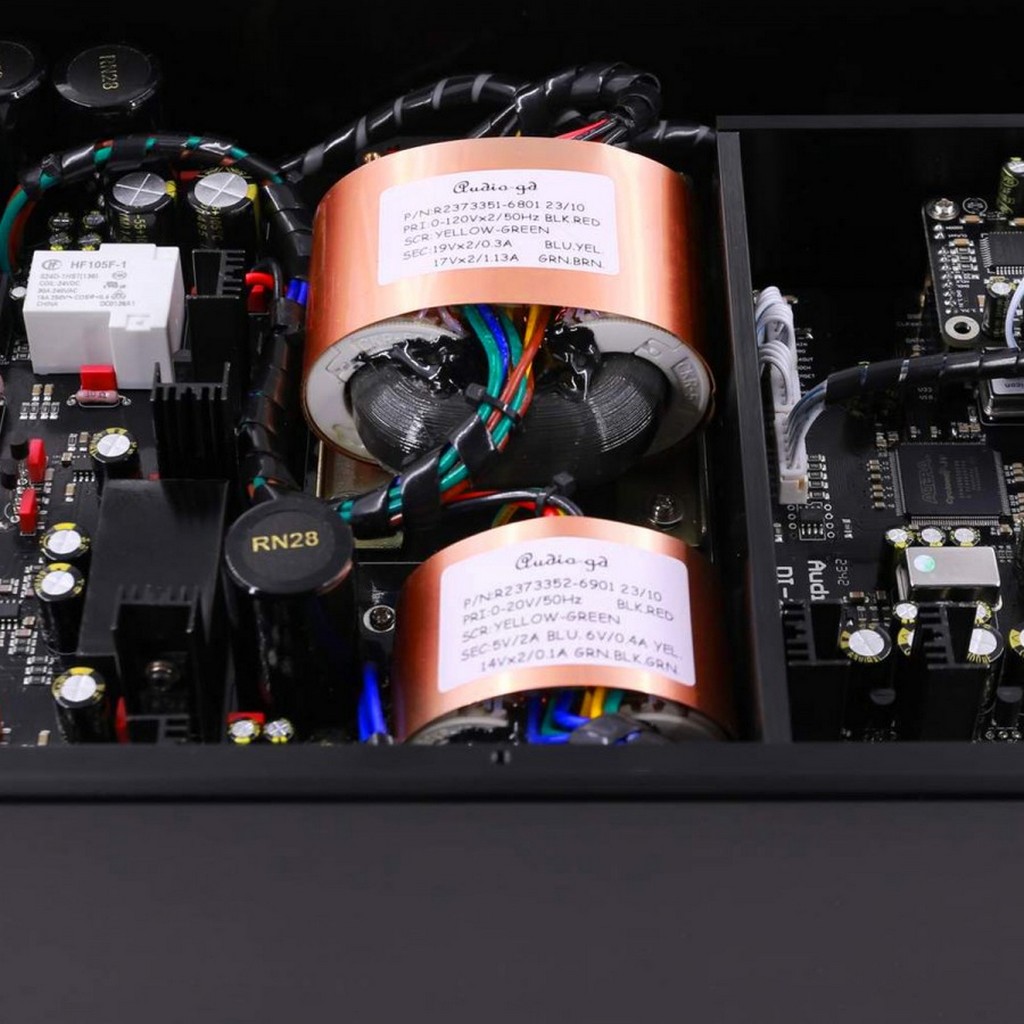

Збалансований генератор рекуперативного сигналу виробляє високоякісну синусоїду 50 Гц з наднизьким рівнем спотворення. Далі цей синусоїдальний сигнал, через балансні підсилювачі та потужні вихідні каскади, потрапляє на три вихідні трансформатори, які забезпечують чисту напругу, стабільну за амплітудою та частотою. Після чого три паралельних регульованих джерела живлення класу А забезпечують незалежне живлення аналогових вихідних ланцюгів лівого та правого каналів передпідсилення, а також цифрової аудіочастини з різними функціями обробки.

Окрім вишуканої та ефективної схемотехніки живлення, пристрої Audio-gd HE також мають товсту алюмінієву пластину для розділення ланцюгів живлення, яка екранує основний ланцюг живлення та обмежує передачу перешкод між блоком живлення й аудіоланцюгами.

Аргументи Audio-gd щодо конструкції рекуперативного джерела живлення:

• Завдяки внутрішньому аналізу конструкції та фактичному порівнянню тестів на професійному стенді AP SYS-2722 виявлено, що спотворення чисто аналогового регенеративного генератора синусоїдальної форми набагато нижче, ніж у генераторів цифрового синтезу.
• Цифровий каскад може мати вищу ефективність перетворення потужності, але повністю аналоговий каскад має більш аналоговий характер.
• Частота регенерованої форми сигналу 400 Гц має вищу ефективність перетворення потужності. Однак частота регенерованої форми сигналу 50 Гц знаходиться далі від чутливої зони людського слуху, ніж 400 Гц, і тому якість звуку є м'якішою та природнішою.

Використання FPGA

FPGA або ПКВМ (Програмована користувачем вентильна матриця) – це процесор, який може бути налаштований виробником або розробником через оновлення прошивки. Сьогодні FPGA можна зустріти в самих високоякісних ЦАПах. Процесор Altera FGPA відповідає за формування вихідного сигналу, а також допомагає суттєво зменшити джитер і фазовий шум. Його високочастотна мікросхема ізольована від USB-інтерфейсу, щоб уникнути будь-яких паразитних шумів, як з боку перетворення сигналу, так і з боку точності тактового сигналу.

Обробка даних FPGA може виконуватися у паралельному або послідовному режимі. Паралельний режим обробки та передачі даних може покращити якість звуку завдяки чистоті та деталізації, але все одно залишить його характер аналоговим. У режимі паралельної обробки всі дані обробляються на тактовій частоті 256fS, а не як у звичайному режимі, коли різні музичні дані семплюються зі змінною тактовою частотою 64-256fS. Фіксована тактова частота 256fS робить сигнал більш точним за фазою, процес обробки чітко відбувається з однаковим часом, щоб зберегти оригінальні властивості звуку, які отримано з аудіоджерала.

Характеристики Audio-gd DI-24HE MCLK

• Тип: конвертор USB Audio/SPDIF у SPDIF/I²S-LVDS/AES
• Вхідні інтерфейси:
  • USB Audio: 1 x USB-B (може також використовуватися для оновлення ПЗ)
  • SPDIF / 10MHz (зовнішній вхід 75 Ом тактової частоти 10 МГц): 1 x BNC (0.3Vpp -3Vpp)
  • 10MHz (зовнішній вхід 50 Ом тактової частоти 10 МГц): 1 x BNC (0.3Vpp -3Vpp)
• Вхідна чутливість:
  • SPDIF, Coax 75 Ом: 0.5 В
  • SPDIF, Toslink: 19 дБм
• Виходи:

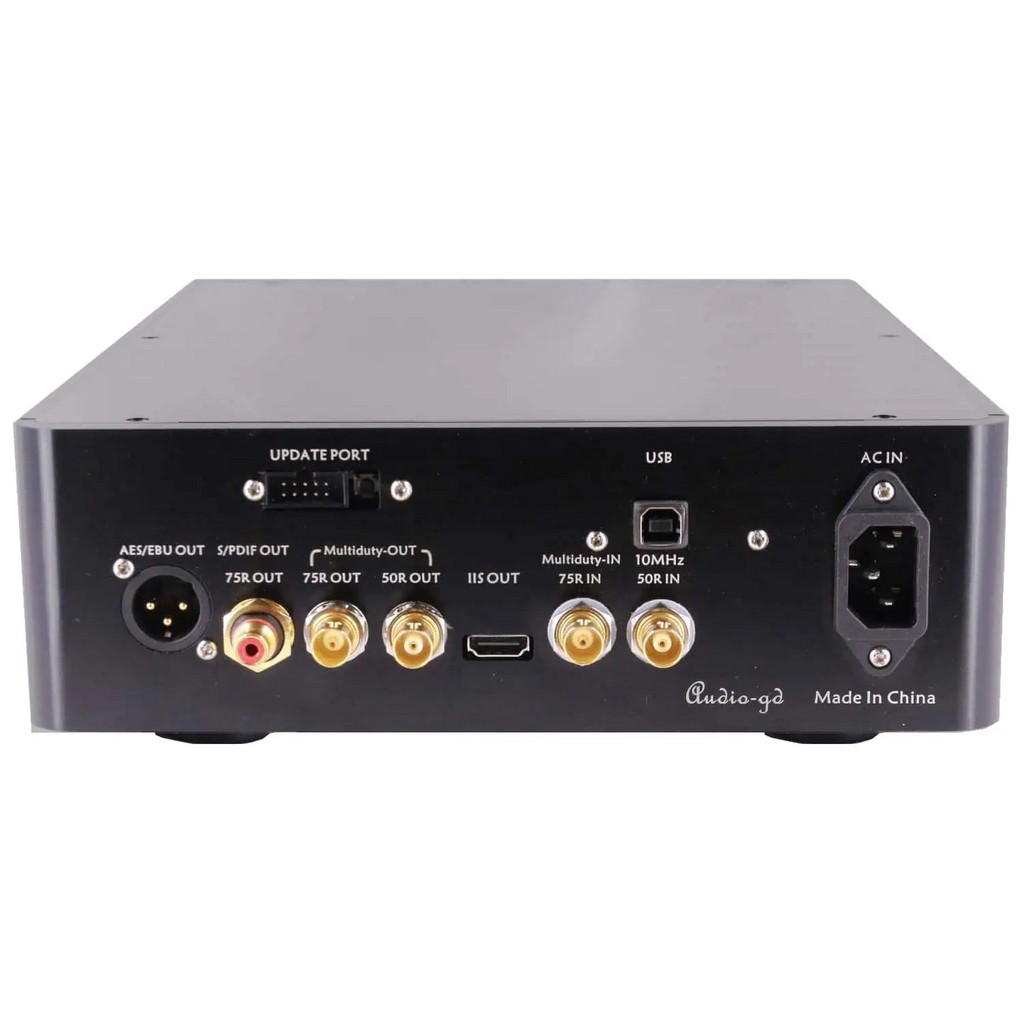

  • AES/EBU: 1 x XLR (5Vpp, 110 Ом)
  • SPDIF: 1 x RCA (0.5Vpp, 75 Ом)
  • I²S: 1 x HDMI (LVDS, 3.3 В, 110 Ом), працює тільки з ЦАПами, що мають таке саме визначення виводів (не призначений для звичайних інтерфейсів аудіо/відео HDMI)
  • Multiduty (зовнішній вихід 75 Ом / 50 Ом тактової частоти 10 МГц): 1 x BNC / 1 x BNC
• Підтримувана бітова глибина:
  • USB та I²S: 32 біт (PCM) / 1 біт (DSD)
  • SPDIF: 24 біт
• Підтримувана частота дискретизації:
  • USB та I²S: до 384 кГц (PCM) / до DSD512 (DSD)
  • AES/EBU та SPDIF: до 384 кГц (PCM)
• USB-сумісність: Windows, macOS, Linux, iOS
• Споживана потужність: 17 Вт
• Розміри (Ш х В х Г): 240 x 85 x 340 мм
• Вага: 5 кг
